Desentrañando la “piel de naranja” en el aluminio CNC

¿La temida textura de “piel de naranja” está saboteando la estética y el rendimiento de tus piezas de aluminio mecanizadas por CNC? No estás solo. Este defecto común afecta a numerosos fabricantes, llevando a retrabajos costosos, retrasos en la producción y comprometiendo la integridad del producto. Pero, ¿y si pudieras entender sus verdaderas causas y, lo más importante, eliminarlo para siempre?

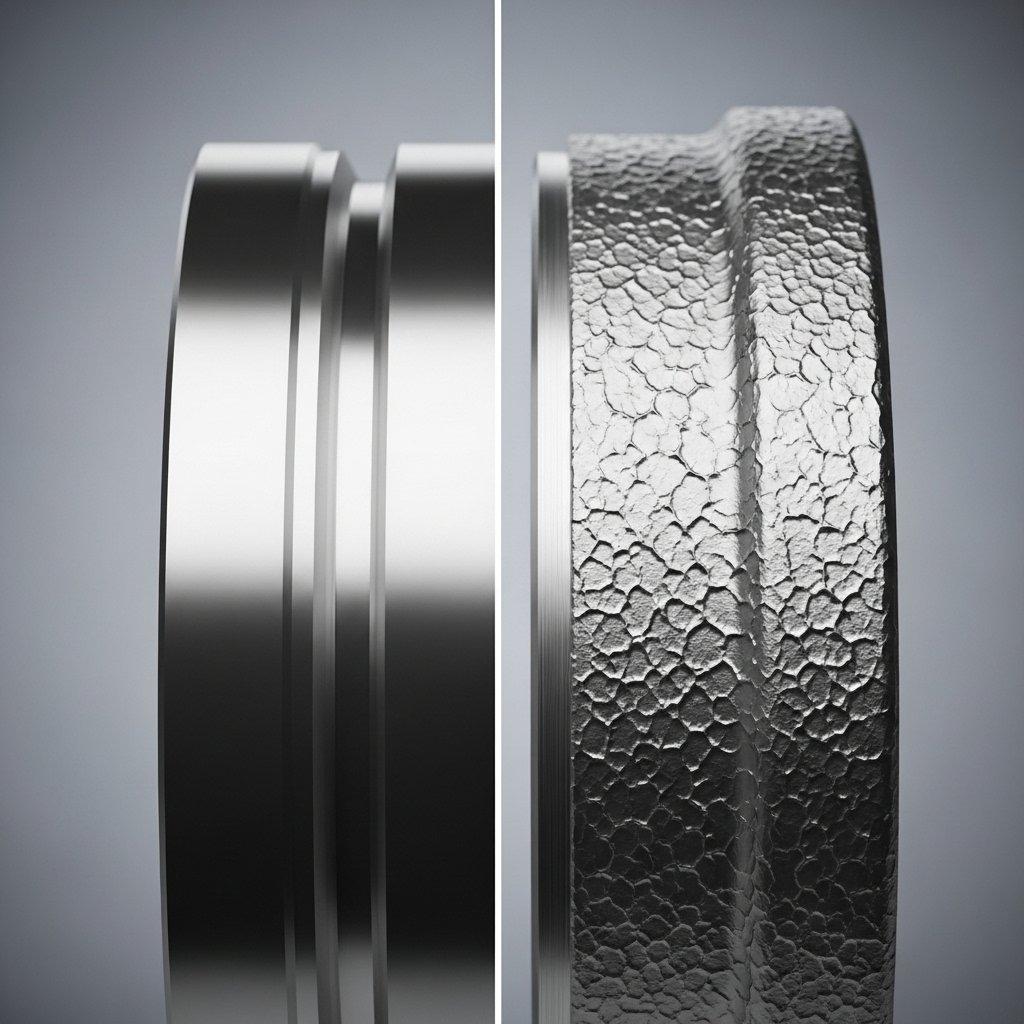

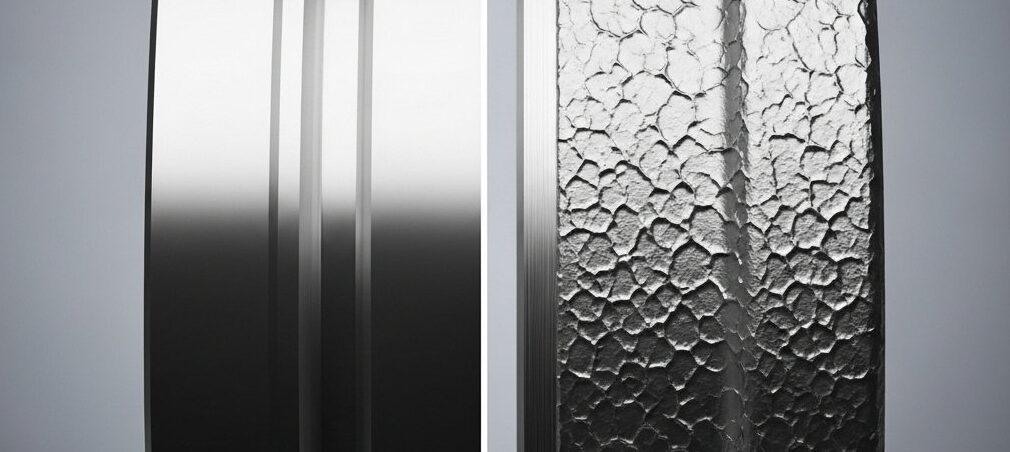

Textura de “piel de naranja” en CNC de aluminio aluminio es un defecto superficial caracterizado por una apariencia irregular y con hoyuelos que asemeja la piel de una naranja. Generalmente surge por problemas relacionados con las propiedades del material, parámetros de mecanizado, selección de herramientas o dinámica de la máquina. Abordar este defecto es crucial para piezas que requieren alta calidad estética o precisión dimensional, como las utilizadas en aeroespacial, médico dispositivos y robótica.

¿Qué causa la textura de “piel de naranja” en el aluminio?

Comprender las causas raíz de la “piel de naranja” es el primer paso hacia su prevención. Esta textura no es simplemente un defecto cosmético; indica una deformación del material subyacente o una formación inadecuada de virutas durante el proceso de mecanizado. En ly-machining, nuestros ingenieros expertos analizan diversos factores contribuyentes para identificar y mitigar este problema.

Propiedades del material y composición de la aleación

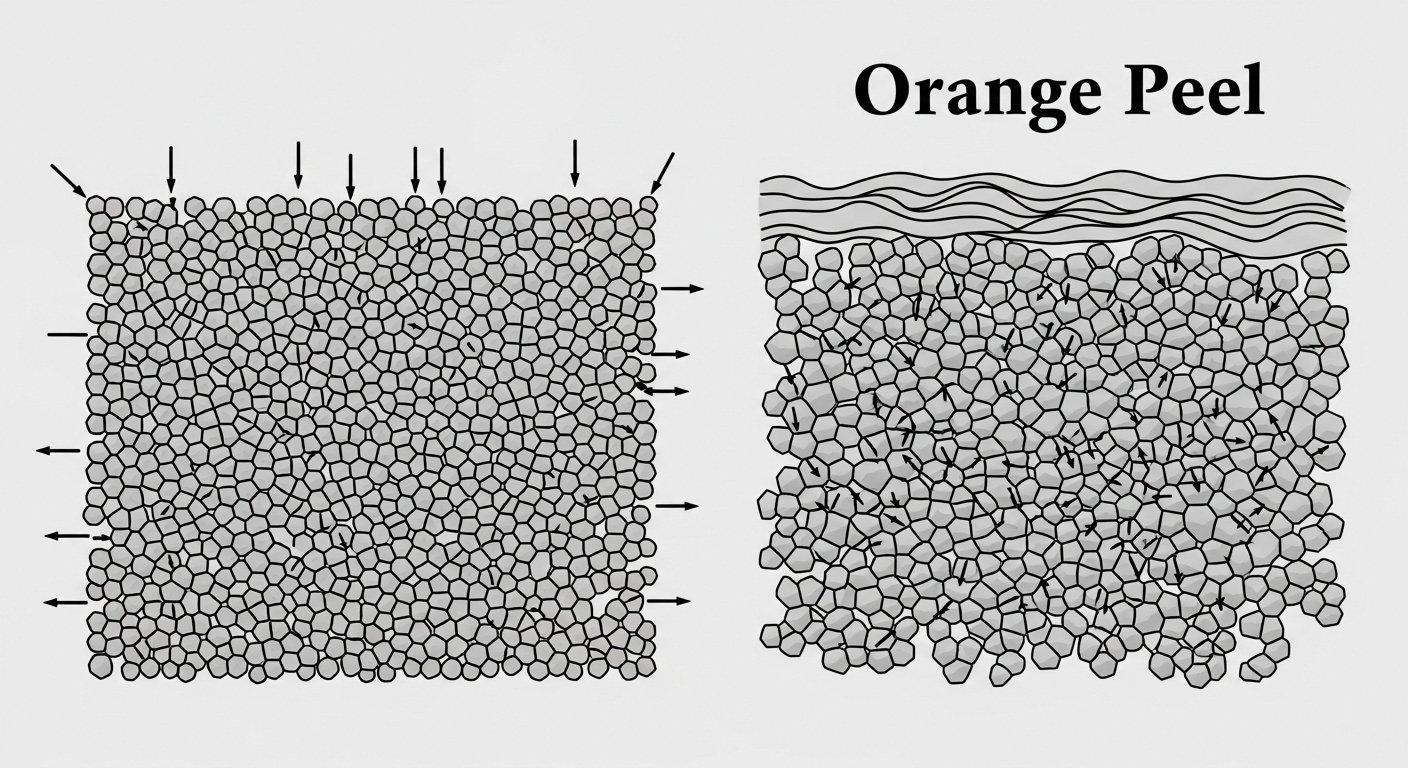

Las aleaciones de aluminio, especialmente aquellas con composiciones específicas o tratamientos térmicos, pueden ser inherentemente propensas a la “piel de naranja”. La microestructura, incluyendo el tamaño y la uniformidad de los granos, juega un papel importante. Estructuras de grano grandes y desiguales en ciertas aleaciones pueden deformarse de manera inconsistente bajo presión de la herramienta, causando irregularidades en la superficie.

Las características de endurecimiento por trabajo de una aleación también contribuyen. Si el material se endurece demasiado rápido antes del filo de corte, puede causar un flujo de material desigual y una aspereza superficial posterior. Las aleaciones elegidas sin considerar las características de mecanizado suelen estar implicadas.

Tabla: Aleaciones de aluminio comunes y maquinabilidad para acabado superficial

Geometría y desgaste incorrectos de la herramienta

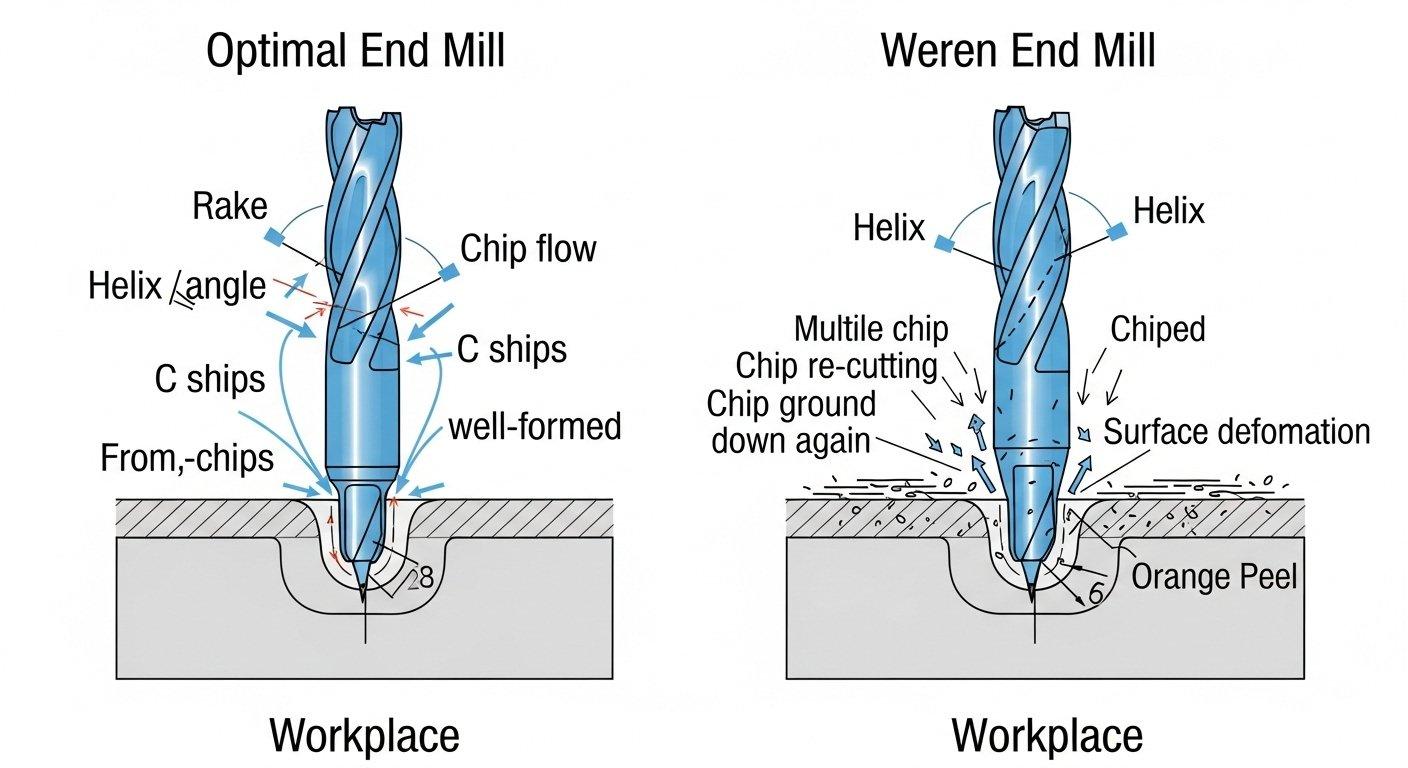

La herramienta de corte es la interfaz directa con el material, haciendo que su geometría y condición sean fundamentales. Herramientas con ángulos de ataque, ángulos de hélice o radios de nariz incorrectos pueden generar fuerzas de corte excesivas o una evacuación deficiente de virutas. Esto conduce a manchas de material, empuje o recorte de virutas, todo lo cual contribuye a la apariencia de “piel de naranja”.

El desgaste de la herramienta, incluso leve, afecta drásticamente el acabado superficial. Un filo de corte opaco o astillado requiere más fuerza para remover material, aumentando la fricción y el calor. Esto puede causar deformación plástica de la superficie de aluminio en lugar de un corte limpio, resultando en una textura no deseada.

Parámetros de mecanizado subóptimos

Los parámetros de mecanizado como la velocidad del husillo, la velocidad de avance y la profundidad de corte deben ser optimizados meticulosamente para cada material y combinación de herramienta. Una velocidad de avance excesivamente alta puede sobrecargar el filo de corte, llevando a marcas de escollera más profundas que parecen “piel de naranja”. Por el contrario, una velocidad de avance muy baja puede causar fricción y calor excesivos, provocando arrastre del material.

Una profundidad de corte inadecuada también puede ser problemática. Si es demasiado superficial, puede no involucrar eficazmente el filo de corte, causando rozamiento en lugar de corte. Si es demasiado profunda para un paso de acabado, puede inducir deflexión y vibración de la herramienta, afectando la calidad de la superficie.

Tabla: Impacto de los parámetros de mecanizado en el acabado superficial

Problemas de rigidez de la máquina y vibración

La estabilidad de la máquina CNC en sí misma es fundamental para lograr acabados superficiales superiores. Cualquier inestabilidad, como componentes sueltos, rodamientos desgastados o masa insuficiente de la máquina, puede introducir vibraciones durante el mecanizado. Estas vibraciones hacen que la herramienta oscile en relación con la pieza de trabajo, creando una acción de corte desigual y dejando el patrón característico de “piel de naranja”.

Incluso el fijado y sujeción de la pieza pueden contribuir a la vibración. Si la pieza no está firmemente sujeta, puede vibrar bajo las fuerzas de corte, lo que se traduce directamente en defectos en la superficie. Las máquinas de ly-machining de última generación operaciones de 5 ejes están diseñadas con alta rigidez para minimizar estos problemas.

Efectos térmicos durante el corte

El calor generado durante el mecanizado influye significativamente en el comportamiento del aluminio. La alta coeficiente de expansión térmica del aluminio significa que el calentamiento localizado puede hacer que el material se expanda y contraiga de manera desigual. Este ciclo térmico, especialmente sin una refrigeración adecuada, puede provocar tensiones residuales y irregularidades en la superficie.

Una aplicación insuficiente de refrigerante o un tipo de refrigerante ineficaz pueden agravar estos efectos térmicos. La evacuación deficiente de virutas, que permite que las virutas permanezcan en la zona de corte, también aumenta la acumulación de calor, contribuyendo tanto al desgaste de la herramienta como a la degradación de la superficie.

Prevención del “Piel de Naranja” en el mecanizado de aluminio

Prevenir el “piel de naranja” requiere un enfoque holístico, considerando todos los aspectos del proceso de mecanizado. En ly-machining, nuestros informes de DFM (Diseño para la Fabricabilidad) y controles de proceso rigurosos están diseñados para eliminar estos defectos desde el principio.

Selección de la aleación de aluminio adecuada

Elegir una aleación de aluminio con una estructura de grano fina y uniforme, y buena maquinabilidad, es crucial para lograr acabados superficiales de alta calidad. Para aplicaciones críticas, a menudo recomendamos aleaciones como 6061-T6 o 7075-T6, que ofrecen un excelente equilibrio entre resistencia y maquinabilidad cuando se procesan correctamente. Nuestro equipo técnico puede asesorar sobre el mejor material para requisitos específicos de acabado superficial.

Optimización del diseño de la herramienta de corte

La selección precisa de la herramienta es fundamental. Utilizamos herramientas de carburo de alta calidad, afiladas, con geometrías específicas optimizadas para aluminio, incluyendo ángulos de ataque elevados para un corte limpio y flautas pulidas para una evacuación eficiente de virutas. Las herramientas con un radio de nariz mayor se emplean a menudo para pasadas de acabado para reducir la altura de los escalones y mejorar la rugosidad superficial.

La inspección regular y el reemplazo de herramientas desgastadas son prácticas estándar en ly-machining para mantener un rendimiento de corte consistente y la integridad de la superficie. Nuestro equipo avanzado soporta una amplia gama de herramientas especializadas.

Ajuste de precisión de alimentación y velocidad

Lograr un equilibrio óptimo entre la velocidad del husillo, la tasa de avance y la profundidad de corte es fundamental. Para pasadas de acabado en aluminio, generalmente se prefieren velocidades de husillo más altas combinadas con tasas de avance moderadas y profundidades de corte superficiales. Esto genera virutas más pequeñas y manejables, y minimiza las fuerzas de corte, promoviendo una superficie más suave.

Nuestros ingenieros desarrollan estrategias de mecanizado precisas para cada pieza, a menudo utilizando enfoques de múltiples pasadas donde el desbaste elimina la mayor parte del material y las pasadas de acabado posteriores se centran únicamente en lograr la calidad superficial deseada con una remoción mínima de material.

Garantizar la estabilidad y amortiguación de la máquina

Un entorno de mecanizado estable es innegociable. Nuestra gran flota de más de 80 máquinas CNC, incluyendo centros avanzados de 5 ejes, se mantiene regularmente para garantizar una rigidez y amortiguación de vibraciones óptimas. También empleamos soluciones de fijación robustas para sujetar las piezas de trabajo de manera segura, evitando vibraciones y movimientos durante operaciones de alta precisión.

La estabilidad inherente de nuestras máquinas de alta resistencia y nuestra experiencia en técnicas avanzadas de fijación reducen significativamente el riesgo de “piel de naranja” inducida por vibraciones.

Gestión efectiva de refrigerantes y virutas

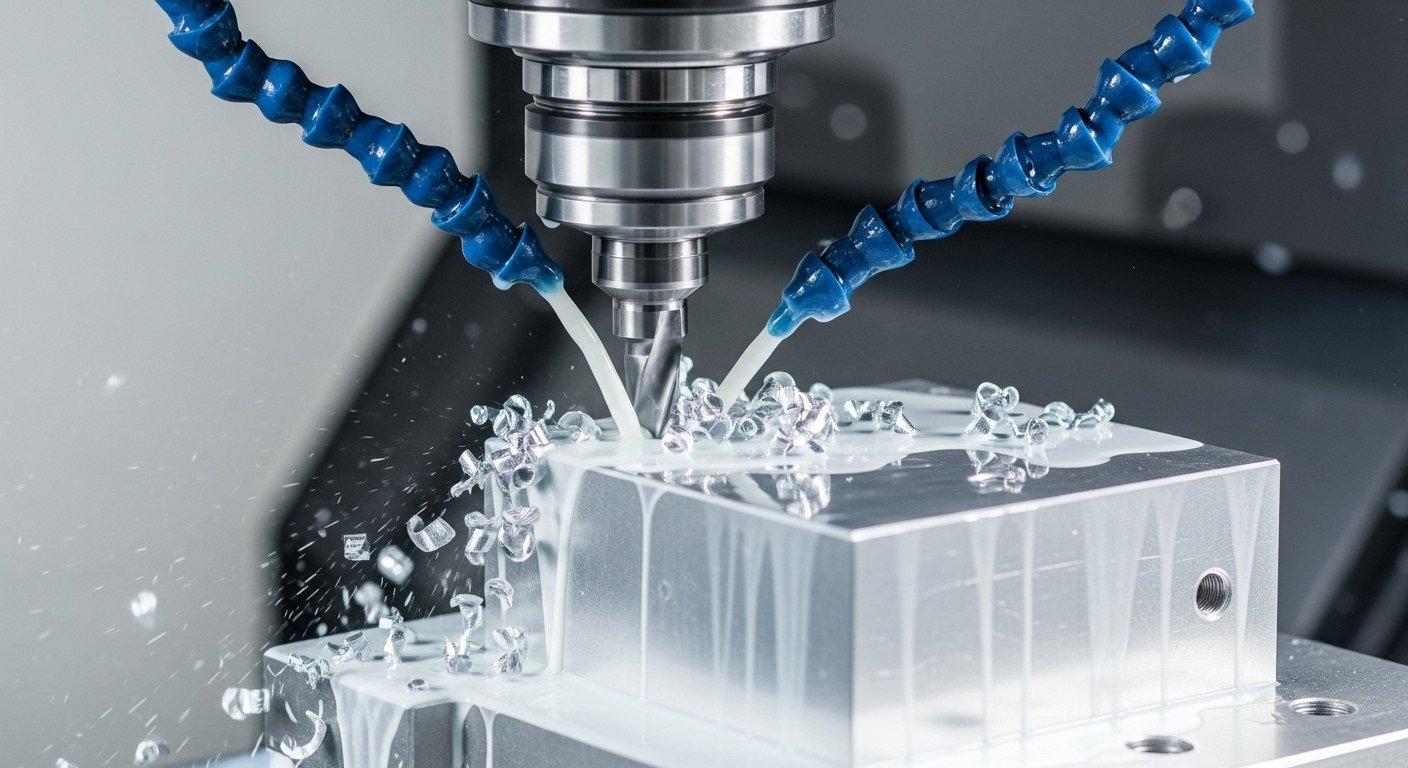

La aplicación adecuada de refrigerantes es esencial para controlar la temperatura, lubricar el corte y evacuar eficientemente las virutas. Utilizamos refrigerantes de alto rendimiento y sistemas de entrega precisos para garantizar que la zona de corte permanezca fría y libre. Esto previene la re-corte de virutas y minimiza los efectos de expansión térmica en la pieza de trabajo.

Una gestión efectiva de virutas, incluyendo rompe-virutas adecuados y estrategias de evacuación, asegura que las virutas se eliminen rápidamente de la zona de corte, evitando acumulaciones de calor y posibles daños en la superficie acabada.

Estrategias avanzadas para un acabado superficial superior

Más allá de las técnicas fundamentales, la fabricación con control numérico emplea estrategias avanzadas para garantizar un acabado superficial superior en todas las piezas de aluminio CNC, cumpliendo con las especificaciones más exigentes.

Técnicas de mecanizado de alta velocidad

El mecanizado de alta velocidad (HSM) es particularmente efectivo para el aluminio. Al utilizar altas velocidades de husillo y profundidades de corte ligeras con tasas de avance optimizadas, el HSM puede reducir las fuerzas de corte, minimizar la generación de calor y mejorar la integridad superficial. Este enfoque resulta en superficies excepcionalmente suaves con defectos mínimos de “piel de naranja”.

Nuestros centros CNC avanzados están equipados para HSM, lo que nos permite ofrecer prototipado rápido y producción en volumen alto con acabados consistentemente superiores.

Herramientas especializadas para acabado superficial

Para acabados ultra suaves, integramos herramientas especializadas como cortadores con punta de diamante o herramientas cerámicas diseñadas para pasadas de acabado fino. Estas herramientas tienen una dureza excepcional y una retención de filo que permite una remoción de material increíblemente precisa y cualidades de superficie similar a un espejo en aluminio.

También utilizamos herramientas de bruñido o técnicas de acabado con rodillo cuando es apropiado, que pueden suavizar mecánicamente la superficie sin remoción adicional de material.

Tratamientos post-mecanizado para la perfección

Aunque nuestro objetivo principal es lograr el acabado superficial deseado directamente desde la máquina, algunas aplicaciones se benefician de tratamientos post-mecanizado. Estos pueden incluir acabados vibratorios, pulido o anodizado. El anodizado no solo añade resistencia a la corrosión y color, sino que también puede ayudar a enmascarar imperfecciones menores en la superficie, proporcionando una apariencia uniforme y de alta calidad.

Nuestro servicio integral abarca estas capacidades de acabado, asegurando una solución completa desde la materia prima hasta el producto final.

Protocolos rigurosos de control de calidad

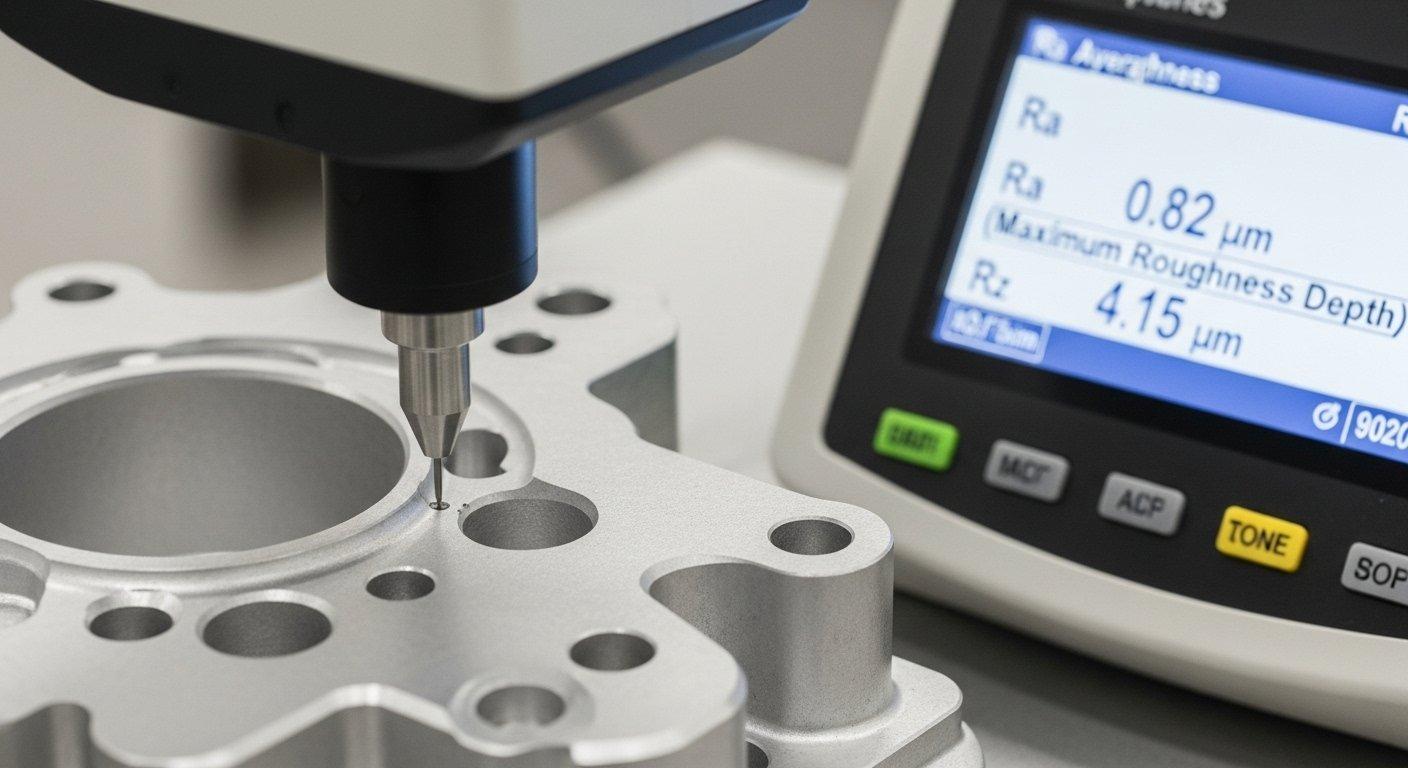

La calidad no es negociable en ly-machining. Nuestro sistema de control de calidad de cadena completa, certificado bajo ISO9001 e IATF1649, implica inspecciones meticulosas en cada etapa. Para el acabado superficial, empleamos herramientas de metrología avanzadas, incluyendo medidores de rugosidad superficial (perfilómetros) y óptica comparadores, para evaluar y verificar cuantitativamente la textura superficial contra especificaciones precisas.

Cada pieza pasa por una inspección exhaustiva para garantizar que cumple con los requisitos de precisión dimensional y acabado superficial, asegurando que ningún defecto de “piel de naranja” escape de nuestra instalación.

Asociándonos para piezas de aluminio perfectas

Elegir el socio de fabricación adecuado es fundamental para lograr piezas de aluminio CNC de alta calidad y consistentes, libres de defectos frustrantes como la “piel de naranja”. Como fabricante de origen en Shenzhen, China, ly-machining ofrece una experiencia y fiabilidad incomparables.

Nuestra profunda experiencia técnica en aluminio

Con años de experiencia y un equipo de ingenieros altamente cualificados, ly-machining posee un profundo conocimiento técnico en mecanizado de aluminio. Proporcionamos informes DFM, ofreciendo conocimientos invaluables desde la fase de diseño para optimizar la manufacturabilidad de las piezas y garantizar acabados superficiales superiores. Nuestra experiencia se extiende a estructuras complejas y manejo especializado de materiales.

Somos expertos en identificar riesgos potenciales de “piel de naranja” desde etapas tempranas e implementar medidas preventivas adaptadas a su aleación, diseño y aplicación específicos.

Aseguramiento de calidad del fabricante de origen

Como fabricante de origen directo, no una empresa comercializadora, controlamos todos los aspectos de la producción. Este control total, junto con nuestras certificaciones ISO9001 e IATF1649, garantiza una producción consistente y de alta calidad. Nuestro estricto sistema de gestión de calidad asegura que cada pieza de aluminio que producimos cumpla con los estándares más exigentes, sin defectos como la “piel de naranja”.

Usted se beneficia de una comunicación directa con nuestros expertos en fabricación, asegurando procesos transparentes y resultados confiables desde nuestra instalación en Shenzhen.

Precios transparentes para resultados de primera

Creemos en ofrecer un valor excepcional a través de una calidad y eficiencia superiores, respaldados por precios transparentes y directos de fábrica. Nuestro compromiso es entregar piezas de aluminio de alto rendimiento y libres de defectos que reduzcan sus costos generales de proyecto eliminando retrabajos y acelerando el tiempo de comercialización.

Nuestra propuesta de valor se centra en asociaciones a largo plazo basadas en la confianza y en la entrega constante de componentes mecanizados de primera calidad.

Diseño colaborativo para la manufacturabilidad

Nuestro servicio integral va desde la evaluación inicial del diseño hasta la entrega final. Fomentamos el diseño colaborativo para la manufacturabilidad (DFM) para perfeccionar sus diseños de piezas, optimizar la selección de materiales y desarrollar las estrategias de mecanizado más eficientes y efectivas. Este enfoque proactivo previene problemas como la “piel de naranja” antes de que surjan.

Ya sea que necesite prototipado rápido con nuestro servicio de 24 horas o producción en volumen sin cantidad mínima de pedido, nuestro equipo está listo para transformar su visión en productos físicos perfectos.

Resumen del Artículo:

La textura de “piel de naranja” en piezas de aluminio CNC es un defecto común causado por propiedades del material, problemas con la herramienta, parámetros de mecanizado, rigidez de la máquina y efectos térmicos. Prevenirlo requiere un enfoque integral, que incluya una cuidadosa selección de aleaciones, herramientas optimizadas, control preciso de parámetros, entornos de máquina estables y una gestión efectiva del refrigerante.

ly-machining ofrece estrategias avanzadas, profunda experiencia técnica y un riguroso control de calidad como fabricante de origen para garantizar acabados superficiales de aluminio superiores y libres de defectos para industrias exigentes.

Sección de preguntas frecuentes:

P1: ¿Cuáles son los factores más críticos para prevenir la "piel de naranja" en piezas de aluminio CNC?

R1: Los factores más críticos son una combinación de selección de material, geometría de la herramienta y parámetros de mecanizado optimizados. Elegir una aleación de aluminio con una estructura de grano fina y uniforme, usar herramientas afiladas con ángulos de ataque y hélice adecuados para aluminio, y equilibrar con precisión la velocidad del husillo, la tasa de avance y la profundidad de corte para las pasadas de acabado son fundamentales. Garantizar la rigidez de la máquina y una gestión efectiva de virutas también son vitales.

P2: ¿Cómo asegura ly-machining acabados superficiales de alta calidad de manera constante en aluminio, especialmente para piezas complejas?

R2: En ly-machining, empleamos un enfoque multifacético. Esto incluye proporcionar informes DFM para optimizar diseños, utilizar una flota grande de máquinas CNC de 5 ejes de alta precisión para estabilidad, y emplear herramientas especializadas y técnicas de mecanizado de alta velocidad.

Nuestro control de calidad en toda la cadena, certificaciones ISO9001 e IATF1649, y herramientas de metrología avanzadas garantizan que incluso piezas complejas de aluminio cumplan con estrictos requisitos de acabado superficial.

P3: ¿Se puede eliminar completamente la "piel de naranja" o es inevitable cierto nivel de textura superficial en el mecanizado CNC de aluminio?

R3: Con la experiencia, el equipo adecuado y el control del proceso, la "piel de naranja" puede eliminarse prácticamente en el mecanizado CNC de aluminio, especialmente para aplicaciones críticas. Aunque ninguna superficie es perfectamente lisa a nivel microscópico, lograr un acabado donde la "piel de naranja" no sea visible y cumpla con los valores de rugosidad especificados (por ejemplo, Ra, Rz) es totalmente posible.

Nuestro objetivo en ly-machining es proporcionar acabados que cumplan o superen sus requisitos estéticos y funcionales exactos.
