Dominando la acumulación de tolerancias en el diseño de mecanizado CNC

¿Cómo calcular la acumulación de tolerancias en el mecanizado CNC?

Encontrar un socio confiable de mecanizado CNC que pueda entregar a tiempo sin comprometer la calidad es un desafío importante. Probablemente hayas enfrentado la frustración de piezas que no encajan, lo que conduce a retrasos costosos y retrabajos.

Este problema suele derivarse de una gestión inadecuada de la acumulación de tolerancias. Cuando las tolerancias de los componentes individuales se acumulan, el ensamblaje final puede fallar, descarrilando todo tu cronograma de proyecto y aumentando tu presupuesto. La búsqueda de un Fresado CNC servicio que realmente entienda y controle estos detalles finos puede ser agotadora.

Imagina un proceso optimizado donde cada componente mecanizado encaja perfectamente, cada vez. Al dominar el análisis de acumulación de tolerancias, puedes eliminar problemas de ensamblaje, garantizar un rendimiento funcional y asociarte con confianza con un Mecanizado CNC experto como ly-machining. Ofrecemos soluciones que garantizan que la intención de tu diseño se traduzca perfectamente en el producto final.

Para calcular la acumulación de tolerancias en el diseño mecánico para mecanizado CNC, identifica todas las tolerancias individuales en la ruta de ensamblaje. Suma estas tolerancias para encontrar la variación total. Este análisis asegura que todas las piezas encajen y funcionen correctamente como un ensamblaje completo.

Esta guía proporciona una hoja de ruta clara para calcular y gestionar la acumulación de tolerancias. Además, exploraremos cómo la elección del socio adecuado para fresado CNC es crucial para convertir tus diseños precisos en realidad, asegurando que cada pieza cumpla con tus especificaciones exactas desde el principio.

Comprendiendo los conceptos básicos de la tolerancia en el mecanizado CNC

Antes de adentrarse en cálculos complejos, es esencial entender qué significa la tolerancia en el contexto del mecanizado CNC. La tolerancia es el rango aceptable de variación para una dimensión específica de una pieza. Es la diferencia entre los límites máximo y mínimo de un tamaño.

En cada operación de fresado CNC, lograr dimensiones exactas es casi imposible debido a factores como el desgaste de la herramienta, variaciones en el material y vibraciones de la máquina. Por ello, los diseñadores especifican una tolerancia para definir una ventana aceptable para estas variaciones, asegurando que la pieza funcione como se pretende. El mecanizado CNC efectivo depende de mantener estas tolerancias de manera constante.

Por qué importa la acumulación de tolerancias en los ensamblajes

La acumulación de tolerancias, o acumulación de tolerancias, se refiere a cómo las tolerancias individuales de componentes separados se suman en un ensamblaje. Cuando varias piezas fabricadas mediante mecanizado CNC se ensamblan, sus variaciones dimensionales individuales pueden combinarse.

Este efecto acumulativo puede ser crítico. Por ejemplo, si las variaciones combinadas superan los límites funcionales del diseño, el ensamblaje final puede no encajar o funcionar correctamente. Un análisis adecuado de tolerancias es, por tanto, vital en cualquier proyecto que involucre fresado CNC de piezas ensambladas para prevenir fallos funcionales y retrabajos costosos. Este enfoque proactivo garantiza la integración sin problemas de todos los componentes.

Guía paso a paso para calcular la acumulación de tolerancias

Calcular la acumulación de tolerancias es un proceso metódico. Siguiendo un enfoque estructurado, puedes predecir con precisión la variación potencial en tus ensamblajes y asegurar que tu proceso de mecanizado CNC entregue piezas funcionales.

Este cálculo es fundamental para un diseño mecánico exitoso, especialmente cuando se trabaja con operaciones de fresado CNC precisas. Desglosamos los dos métodos principales utilizados para este análisis: Análisis de peor caso y Análisis estadístico (RSS). Cada método ofrece una perspectiva diferente sobre la gestión de tolerancias.

Método 1: Análisis de Tolerancia en el Peor Caso

El método del peor caso es la forma más sencilla de calcular la acumulación de tolerancias. Supone que todos los componentes se mecanizan en su límite máximo o mínimo de tolerancia, representando el escenario más adverso para el ensamblaje.

Para realizar este cálculo:

1. Identificar la Ruta Crítica: Primero, definir la cadena de dimensiones y tolerancias que contribuyen directamente a la dimensión final del ensamblaje que estás analizando.
2. Sumar las Tolerancias: A continuación, simplemente sumar todas las tolerancias individuales en la cadena. Esta suma representa la variación máxima posible en el ensamblaje final.

Este método garantiza que si la acumulación calculada está dentro de tus límites funcionales, las piezas siempre se ensamblarán correctamente, independientemente de las variaciones individuales de las piezas dentro de su tolerancia especificada. Es un enfoque conservador pero muy fiable para cualquier proyecto de mecanizado CNC.

Como se puede ver en la tabla, la acumulación total de tolerancia en el peor caso es la suma de las tolerancias individuales (0,05 + 0,04 + 0,03 = 0,12 mm). En consecuencia, esto proporciona una comprensión clara y directa de la desviación máxima potencial en los ensamblajes producidos mediante fresado CNC.

Análisis Estadístico de Tolerancias (Raíz de la Suma de Cuadrados – RSS)

El método estadístico, a menudo llamado Raíz de la Suma de Cuadrados (RSS), ofrece una predicción más realista de la acumulación de tolerancias. Se basa en el principio de que es estadísticamente improbable que todas las piezas en un ensamblaje alcancen sus límites de tolerancia extremos simultáneamente.

Este enfoque asume que las variaciones en los procesos de mecanizado CNC suelen seguir una distribución normal (una curva de campana). Usando el método RSS, a menudo puedes permitir tolerancias individuales mayores en las piezas, manteniendo una alta probabilidad de un ensamblaje exitoso, lo que puede reducir los costos de fabricación.

Para aplicar este método, el análisis consiste en encontrar la raíz cuadrada de la suma de los cuadrados de cada tolerancia individual. Este enfoque proporciona una tolerancia máxima probable, en lugar de absoluta, ya que tiene en cuenta la improbabilidad estadística de que todas las piezas alcancen su desviación máxima al mismo tiempo.

Apliquemos este concepto a nuestro ejemplo anterior:

• Tolerancia de la Parte A: ±0.05 mm
• Tolerancia de la Parte B: ±0.04 mm
• Tolerancia de la Parte C: ±0.03 mm

Un análisis estadístico de esta acumulación daría como resultado una tolerancia total probable de aproximadamente ±0.071 mm.

Este resultado (±0.071 mm) es significativamente menor que el resultado del peor caso (±0.12 mm). Por lo tanto, el método RSS demuestra que la variación probable del ensamblaje es mucho más ajustada, lo que ofrece más flexibilidad en el proceso de fresado CNC. Esto puede ser particularmente ventajoso para ensamblajes complejos.

El impacto de las capacidades de fresado CNC en la tolerancia

El cálculo teórico de la tolerancia es solo una parte de la ecuación. La ejecución real por parte de su socio de mecanizado CNC elegido es lo que da vida a ese diseño. La precisión y la capacidad de las fresadoras CNC y la habilidad de los operadores son primordiales.

Un servicio de mecanizado CNC capaz como ly-machining utiliza maquinaria avanzada y protocolos rigurosos de control de calidad para mantener tolerancias ajustadas de manera constante. Esto asegura que las piezas fabricadas se alineen con la intención del diseño y el análisis de acumulación de tolerancia calculado.

Nuestro compromiso con la calidad en cada proyecto de fresado CNC significa que podemos manejar geometrías complejas y requisitos de tolerancia exigentes. Esta dedicación se traduce directamente en resultados de ensamblaje confiables y predecibles para nuestros clientes, lo que reduce el riesgo de problemas posteriores.

Cómo ly-machining gestiona la tolerancia para el aseguramiento de la calidad

En ly-machining, entendemos que la gestión eficaz de la tolerancia es fundamental para ofrecer servicios de mecanizado CNC de alta calidad. Nuestro enfoque integra el análisis proactivo con controles robustos en el proceso.

Trabajamos en estrecha colaboración con nuestros clientes durante la fase de diseño para revisar los requisitos de tolerancia y ofrecer comentarios de Diseño para la Fabricabilidad (DFM). Posteriormente, este proceso colaborativo ayuda a identificar posibles problemas de acumulación de tolerancia de forma temprana, lo que permite realizar ajustes antes de que comience cualquier fresado CNC.

Nuestro proceso de aseguramiento de la calidad incluye:

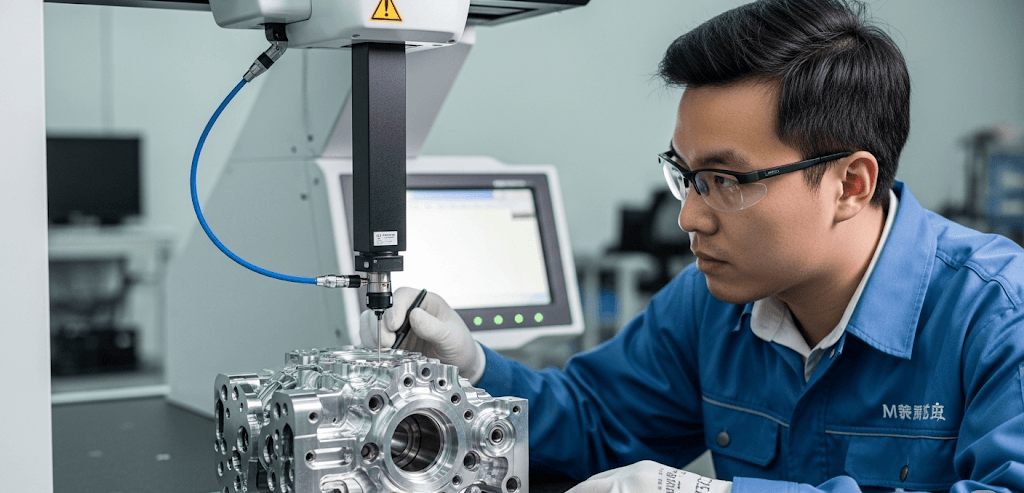

• Metrología avanzada: Uso de CMM (Coordenadas de última generación Medición Máquinas) y otras herramientas de inspección para verificar las dimensiones.
• Monitoreo en proceso: Monitoreo continuo del proceso de mecanizado CNC para garantizar la estabilidad y la consistencia.
• Certificación de materiales: Asegurando que las materias primas utilizadas cumplen con las especificaciones requeridas para un rendimiento predecible.

Al incorporar estas prácticas en nuestro flujo de trabajo, garantizamos que cada componente producido a través de nuestros servicios de fresado CNC cumple estrictamente con la tolerancia especificada, asegurando un ensamblaje final exitoso.

Preguntas relevantes

1. ¿Cuál es la diferencia entre tolerancia unilateral y bilateral en el mecanizado CNC?

En el mecanizado CNC, la tolerancia puede especificarse de dos maneras. La tolerancia bilateral es simétrica, expresada como un valor más o menos (±) desde la dimensión nominal (por ejemplo, 25 mm ±0,05 mm). La tolerancia unilateral, sin embargo, permite variación en una sola dirección, ya sea positiva o negativa, desde el tamaño nominal (por ejemplo, 25 mm−0,00+0.10​). La elección depende del requisito funcional específico de la pieza que se produce mediante fresado CNC.

2. ¿Cómo afecta el acabado superficial a la tolerancia en el fresado CNC?

El acabado superficial y la tolerancia dimensional están estrechamente relacionados en el mecanizado CNC. Un acabado superficial más suave, que requiere cortes más finos y velocidades de avance más lentas, a menudo se correlaciona con un control dimensional más estricto. El proceso de lograr un acabado específico puede influir en las dimensiones finales de una pieza. Por lo tanto, es crucial considerar ambas especificaciones juntas durante las etapas de diseño y planificación del fresado CNC para garantizar que se cumplan tanto los requisitos funcionales como los dimensionales.

Preguntas Frecuentes

1. ¿Qué método de acumulación de tolerancias debo usar para mi proyecto de mecanizado CNC?

La elección entre los métodos de Peor Caso y Estadístico (RSS) depende de la criticidad del ensamblaje. Para aplicaciones críticas donde la falla no es una opción (por ejemplo, aeroespacial o médico dispositivos), se prefiere el método de Peor Caso, ya que garantiza el ajuste del ensamblaje. Para aplicaciones menos críticas o producción en volumen alto donde el costo es un factor importante, el método estadístico RSS suele ser más práctico, ya que permite tolerancias individuales más laxas en las piezas, lo que potencialmente reduce los costos de fresado CNC.

2. ¿Cómo puedo reducir el impacto de la acumulación de tolerancias?

Para mitigar la acumulación de tolerancias, puedes comenzar diseñando con menos componentes en la cadena de ensamblaje. Además, puedes asignar tolerancias más estrictas a los componentes más críticos y tolerancias más laxas a las piezas menos críticas. Otra estrategia efectiva es consultar con tu proveedor de mecanizado CNC, como ly-machining, para obtener retroalimentación de DFM. Esta colaboración puede ayudar a optimizar tu diseño para los procesos específicos de fresado CNC que se utilizan, asegurando un mejor resultado.

3. ¿Qué información necesito proporcionar para obtener una cotización precisa de mecanizado CNC respecto a la tolerancia?

Para una cotización precisa, debes proporcionar un modelo CAD 2D o 3D detallado que especifique claramente las dimensiones y tolerancias de todas las características críticas. Asegúrate de indicar el material, el acabado superficial requerido y cualquier interfaz de ensamblaje crítica. Proporcionar este nivel de detalle permite que el servicio de fresado CNC comprenda completamente los requisitos del proyecto y evalúe su capacidad para cumplir con la tolerancia especificada, lo que conduce a una cotización más precisa y confiable.
