Articulaciones del robot

Como ingeniero senior en mecanizado CNC en ly-machining, he dedicado más de una década a orquestar la transformación de bloques de metal en componentes críticos que otorgan a los robots modernos su potencia y precisión. La articulación de un brazo robótico, el pivote de la base de un robot móvil, la sujeción de un efector final—todo depende de la integridad absoluta de sus conectores de articulación y piezas estructurales. En el mundo de la robótica, no hay espacio para errores. Este artículo ofrece una visión técnica y directa de nuestro Mecanizado CNC proceso para piezas de articulación robótica, describiendo los desafíos, nuestras soluciones y la calidad intransigente que entregamos.

Nuestro enfoque hoy está en un componente central para la articulación robótica: un conector de articulación de robot multi-eje. Esta pieza, típicamente mecanizada en aluminio de grado aeroespacial 7075-T6 o acero aleado de alta resistencia 4140, no es simplemente un elemento estructural; es la pieza clave de la cadena cinemática de un robot, responsable de transferir torque, soportar tensiones inmensas y garantizar una precisión repetible hasta el nivel de micrones. Para los fabricantes de sistemas robóticos, el rendimiento de estas piezas robóticas es innegociable, y nuestros Mecanizado CNC servicios están diseñados para cumplir con esa exigente demanda.

El núcleo de la articulación robótica

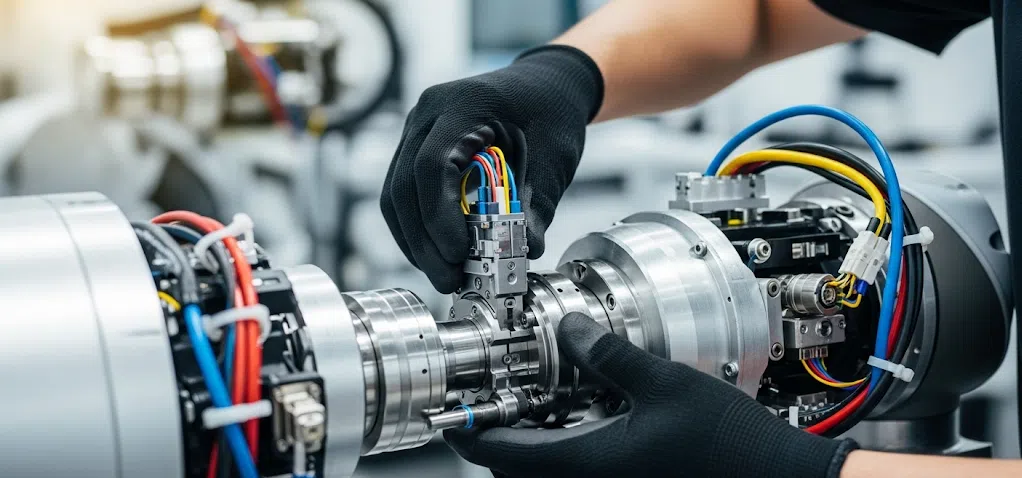

El conector de articulación del robot es una maravilla de diseño compacto y funcional. Su función principal es crear una conexión fuerte, pero móvil, entre dos segmentos de un brazo o cuerpo robótico. Debe alojar rodamientos, enrutar cableado interno y proporcionar puntos de montaje precisos para motores y encoders, todo dentro de un espacio físico restringido. La complejidad de su geometría está dictada por los grados de libertad requeridos por el robot y su capacidad de carga útil. Nuestra experiencia en Fresado CNC es fundamental para materializar estos diseños intrincados.

Análisis de desafíos en el mecanizado: donde se forja la precisión

El camino desde un modelo digital hasta un componente robótico terminado está lleno de obstáculos técnicos. Para piezas robóticas como los conectores de articulación, estos desafíos se amplifican. Nuestro equipo de ingeniería en ly-machining analiza meticulosamente cada proyecto, anticipando y mitigando estos problemas desde el principio.

• Geometrías complejas y características multifacéticas: Las articulaciones de los robots rara vez son formas geométricas simples. Presentan bolsillos profundos, superficies contorneadas, taladros que intersectan en ángulos extraños y paredes delgadas. Mecanizar estas características sin introducir tensiones o distorsiones requiere estrategias sofisticadas de programación y mecanizado. Una máquina estándar de 3 ejes simplemente no puede acceder a muchas de estas características en una sola configuración, lo que conduce a errores en el reposicionamiento. Aquí es donde nuestros centros avanzados de 5 ejes Mecanizado CNC se vuelven críticos, permitiéndonos mecanizar múltiples caras de la pieza en un solo apriete, asegurando una precisión relacional superior entre las características.
• Requisitos de tolerancia inflexibles: Las tolerancias especificadas para piezas robóticas se encuentran entre las más estrictas en la industria manufacturera. Trabajamos habitualmente con tolerancias de ±0,005 mm (5 micras). Este nivel de precisión es esencial para el asiento adecuado de los cojinetes, la alineación de los ejes de transmisión y la eliminación de la holgura o el juego en el movimiento del robot. Lograr esto requiere no solo maquinaria capaz, sino un entorno térmicamente estable, herramientas de corte de alta precisión y un proceso de control de calidad robusto que utilice máquinas de medición de coordenadas (MMC).
• Maquinabilidad e integridad del material: Los materiales utilizados, como el aluminio 7075-T6 y el acero 4140, se eligen por su alta relación resistencia-peso. Sin embargo, presentan desafíos únicos. Mecanizado CNC desafíos. El 7075-T6 es fuerte, pero puede ser susceptible a la deformación inducida por el estrés si se mecaniza de forma demasiado agresiva. El acero aleado 4140 es resistente y abrasivo, lo que provoca un rápido desgaste de la herramienta que debe gestionarse cuidadosamente para mantener el acabado superficial y la precisión dimensional. Nuestra profunda comprensión de la ciencia de los materiales informa nuestra elección de los parámetros de corte (velocidad del husillo, velocidad de avance y profundidad de corte), lo que garantiza que mantengamos la integridad estructural del material.
• Control del acabado superficial: El acabado superficial de una articulación de robot es fundamental para reducir la fricción, garantizar un sellado adecuado y evitar el desgaste prematuro. Una superficie rugosa puede actuar como un concentrador de tensión, lo que podría provocar una falla por fatiga. Normalmente, logramos acabados superficiales de Ra 1,6 μm o mejores a través de técnicas precisas Fresado CNC técnicas y, cuando es necesario, procesos de acabado secundarios como el rectificado o el pulido. Esta meticulosa atención a la calidad de la superficie es un sello distintivo de nuestro Mecanizado CNC servicio.

Nuestro proceso de mecanizado: una sinfonía de tecnología y experiencia

En ly-machining, hemos perfeccionado nuestro flujo de trabajo de producción en un proceso continuo e impulsado por la calidad. Cada paso está optimizado para la precisión y la eficiencia, lo que garantiza que entreguemos productos impecables piezas robóticas a tiempo.

 Revisión de ingeniería y programación CAM Cada proyecto comienza con una revisión rigurosa de los archivos CAD del cliente (por ejemplo, STEP, IGES, X_T) por parte de nuestro equipo de ingeniería. Analizamos el diseño para la fabricabilidad (DFM), identificando cualquier característica que pueda representar un desafío durante Mecanizado CNC. Este enfoque colaborativo nos permite sugerir modificaciones de diseño menores que pueden mejorar significativamente la calidad de la pieza y reducir el costo de producción sin comprometer su función. Una vez que se finaliza el diseño, nuestros programadores CAM utilizan software avanzado (como SolidCAM o Mastercam) para crear las trayectorias de herramienta óptimas para nuestros centros de mecanizado de 5 ejes. Fresado CNC centros. Utilizamos técnicas de fresado dinámico, que pueden aumentar la eficiencia del desbaste hasta en un 50% al tiempo que minimizan el desgaste de la herramienta.

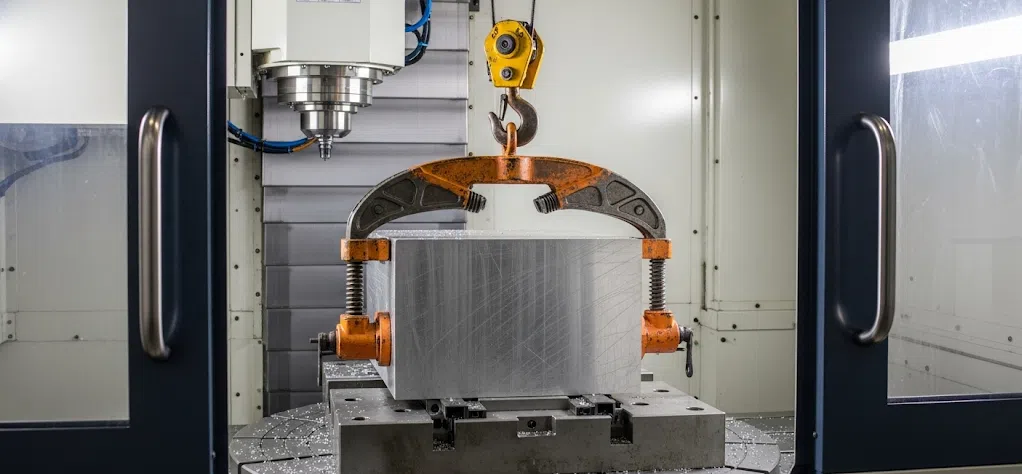

 Preparación de materiales y diseño de accesorios Obtenemos materiales certificados de proveedores de confianza y, al llegar, cada lote se verifica mediante un analizador espectral para garantizar su autenticidad y cumplimiento de las especificaciones. Luego, el material en bruto se corta con precisión al tamaño casi neto requerido para el mecanizado. Para complejos piezas robóticas, a menudo diseñamos y mecanizamos accesorios personalizados. Estos accesorios sujetan la pieza de trabajo rígidamente en la máquina, evitando cualquier vibración o movimiento que pueda comprometer la precisión durante el mecanizado de alta velocidad Fresado CNC.

 Fresado CNC de 5 ejes Aquí es donde ocurre la transformación. El código G programado se carga en una de nuestras 26 máquinas CNC avanzadas. Para una pieza como el conector de la articulación del robot, una máquina de 5 ejes es esencial. El proceso normalmente implica:

• Desbaste: Eliminación rápida de la mayor parte del material utilizando fresas robustas. Nuestras estrategias de fresado dinámico aseguran que esto se haga de la manera más rápida y eficiente posible.
• Semi-Acabado: La máquina refina entonces la geometría de la pieza, acercándola a las dimensiones finales y preparando las superficies para la pasada final.
• Acabado: Utilizando fresas de bola y de acabado de alta precisión, la máquina ejecuta las pasadas finales a velocidades y avances cuidadosamente controlados. Este paso define las dimensiones finales, logra las tolerancias ajustadas y crea el acabado superficial especificado. La capacidad de la máquina para inclinar la herramienta o rotar la pieza nos permite mecanizar curvas complejas y características angulares en un solo movimiento continuo.

 Control de Calidad en Proceso No esperamos hasta el final para comprobar la calidad. Nuestros operarios de máquina realizan comprobaciones dimensionales críticas en varias etapas del Mecanizado CNC proceso utilizando calibradores digitales, micrómetros y calibres de agujeros calibrados. Esto nos permite detectar cualquier posible desviación de forma temprana y realizar los ajustes necesarios, asegurando que la pieza final sea perfecta.

Desbarbado y Acabado Superficial Una vez que el Fresado CNC está completo, la pieza se retira cuidadosamente de la máquina. Las rebabas microscópicas en los bordes de las características mecanizadas se eliminan meticulosamente a mano por nuestros técnicos cualificados. Dependiendo de los requisitos del cliente, la pieza puede someterse a procesos secundarios como el granallado para un acabado mate uniforme o el anodizado (para piezas de aluminio) para aumentar la dureza superficial y la resistencia a la corrosión.

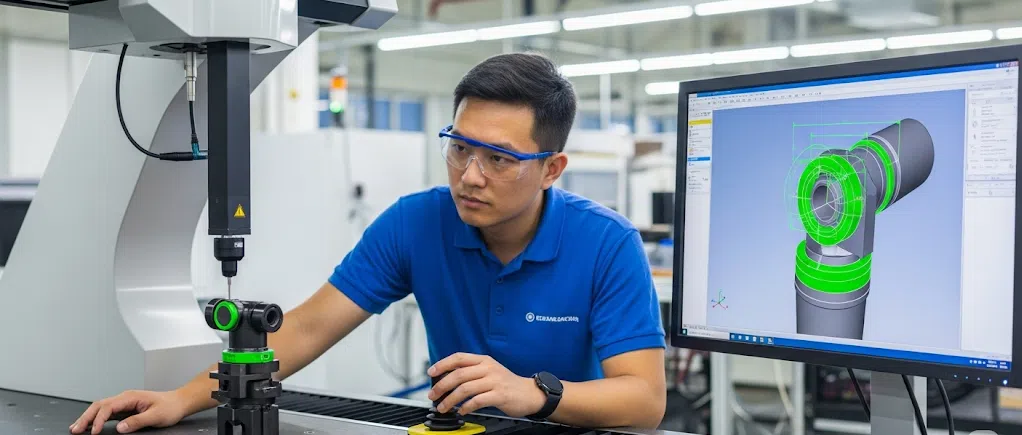

 Inspección Final e Informes Cada componente robótico que producimos se somete a una inspección final exhaustiva en nuestro laboratorio de calidad con temperatura controlada. Utilizando nuestra máquina de medición de coordenadas (MMC) de última generación, verificamos cada dimensión crítica con respecto al modelo CAD original. La MMC puede medir puntos en una superficie 3D compleja con una precisión de micras. Proporcionamos informes de inspección completos con cada envío, dando a nuestros clientes total confianza en la calidad y el cumplimiento de sus piezas robóticas.

Resultados y Ventajas del Mecanizado: La Garantía de ly-machining

Elegir ly-machining para sus Mecanizado CNC necesidades proporciona beneficios tangibles que impactan directamente en el rendimiento y la fiabilidad de sus sistemas robóticos.

• Precisión Inquebrantable: Nuestra inversión en 6 máquinas CNC de 4 ejes y 8 de 5 ejes, combinada con nuestro riguroso control de procesos, nos permite mantener tolerancias de ±0,005 mm. Esto garantiza el ajuste y la función perfectos de su piezas robóticas, lo que conduce a un movimiento robótico más suave, preciso y repetible.
• Integridad Superior del Material: Nuestras estrategias de mecanizado respaldadas científicamente preservan la resistencia y las características inherentes de los materiales con los que trabajamos. Evitamos introducir tensiones internas que podrían provocar fallos en los componentes bajo carga.
• Acabado de Superficie Impecable: Entregamos consistentemente acabados de superficie de Ra 1.6 μm o mejor, reduciendo la fricción y el desgaste en las articulaciones de su robot y extendiendo la vida útil de su equipo.
• Geometrías Complejas como Estándar: Lo que otros talleres ven como un desafío, nosotros lo vemos como una tarea diaria. Nuestras capacidades de 5 ejes Fresado CNC significan que los diseños complejos no son un obstáculo. Podemos producir piezas altamente integradas, ligeras y resistentes que están optimizadas para el rendimiento.
• Consistencia Garantizada: Ya sea que necesite un prototipo único o una producción en serie de miles, nuestro proceso asegura que cada pieza sea idéntica. Esta consistencia es vital para construir y mantener flotas de sistemas robóticos.

Tabla de Comparación de Propiedades y Datos

Para ilustrar los beneficios tangibles de nuestro proceso avanzado Mecanizado CNC aquí hay una comparación entre nuestro enfoque estándar de 5 ejes para piezas robóticas y un método de mecanizado más convencional de 3 ejes.

Estudio de Caso: Articulación de Brazo Colaborativo de Alta Carga Útil

Cliente: Un desarrollador líder de robots industriales colaborativos en España.

Desafío: El cliente requería una carcasa principal de la articulación del hombro para su nuevo robot de alta carga útil. La pieza era increíblemente compleja, con paredes delgadas para ahorrar peso, una serie de orificios no paralelos para conjuntos de rodamientos y canales integrados para líneas hidráulicas y de datos internas. El material era aluminio 7075-T6, y las tolerancias críticas de los orificios eran ±0.008mm. Su proveedor anterior tenía dificultades con la consistencia y la deformación de las piezas tras el mecanizado.

Nuestra Solución:

1. DFM y Colaboración: Nuestro equipo de ingeniería realizó un análisis DFM e identificó que un ligero aumento en los radios de los filetes en los bolsillos profundos mejoraría significativamente la rigidez durante Fresado CNC sin afectar la función de la pieza. El cliente aprobó el cambio.
2. Dispositivo de sujeción personalizado y estrategia de 5 ejes: Diseñamos un dispositivo de sujeción personalizado de dos etapas que mantenía la pieza firmemente tanto para las operaciones de desbaste iniciales como para los acabados finales. Nuestro programa CAM de 5 ejes utilizó trayectorias de fresado trocoidales suaves para minimizar la presión de la herramienta y la generación de calor, evitando la deformación de las paredes delgadas.
3. Control del proceso: Implementamos ciclos de sondeo en proceso para verificar la posición de las características críticas antes del paso final de acabado. El desgaste de las herramientas se monitoreaba automáticamente y se reemplazaban proactivamente para garantizar un acabado superficial consistente.
4. Verificación CMM: Cada pieza terminada se validó en nuestro CMM, y se proporcionó un informe completo al cliente.

ly-machining entregó con éxito un lote inicial de 50 alojamientos de juntas impecables. Las piezas cumplieron con todos los requisitos dimensionales y de tolerancia, y su integridad estructural mejorada, resultado directo de nuestro superior Mecanizado CNC proceso, contribuyó a que el brazo robótico superara todas las pruebas de fatiga y carga. Desde entonces, el cliente ha convertido a ly-machining en su socio exclusivo para todos los aspectos críticos piezas robóticas, citando nuestra experiencia técnica, fiabilidad y la calidad inflexible de nuestros Mecanizado CNC.

Preguntas frecuentes

Como ingenieros, creemos en proporcionar respuestas claras y directas. Aquí hay tres preguntas comunes que recibimos de nuestros clientes objetivo en la industria de la robótica.

1. ¿Cuál es su plazo de entrega típico para piezas robóticas complejas?

El plazo de entrega depende de la complejidad de la pieza, la disponibilidad del material y la capacidad de producción actual. Sin embargo, para una pieza de complejidad media como el conector de junta mencionado, una tirada de prototipos típica (1-10 piezas) se puede completar en 2-3 semanas. Para las tiradas de producción, establecemos un programa de entrega basado en sus requisitos. Nuestra eficiencia, impulsada por el funcionamiento las 24 horas y la avanzada Mecanizado CNC tecnología, nos permite ofrecer algunos de los plazos de entrega más competitivos de la industria sin sacrificar la calidad.

2. ¿Cómo garantizan la calidad y la trazabilidad de los materiales utilizados para nuestras piezas robóticas?

Entendemos que el pedigrí del material es fundamental para piezas robóticas. Mantenemos un riguroso proceso de calificación de proveedores y obtenemos todos los materiales de fábricas de renombre que proporcionan documentos de certificación completos (por ejemplo, Informes de pruebas de fábrica). Al recibirlo, utilizamos nuestro propio analizador espectral para verificar la composición de la aleación del material en bruto. Esto proporciona una doble capa de verificación. Todas las certificaciones de materiales están vinculadas a su pedido de trabajo específico y se pueden proporcionar con el envío, lo que garantiza la trazabilidad completa desde la materia prima hasta el componente terminado.

3. Más allá del fresado CNC de 5 ejes, ¿qué otras capacidades pueden ofrecer para nuestros componentes robóticos?

Si bien el 5 ejes Mecanizado CNC es nuestra competencia principal para geometrías complejas, ofrecemos un conjunto completo de servicios para proporcionar una solución integral para piezas robóticas. Esto incluye el torneado CNC para componentes cilíndricos (ejes, pasadores), el electroerosionado por hilo para características internas intrincadas o materiales duros, y una amplia gama de tratamientos de superficie que incluyen anodizado (Tipo II y Recubrimiento Duro Tipo III), pasivación, recubrimiento en polvo y niquelado químico. También contamos con una red de socios de confianza para servicios como el tratamiento térmico y el tallado de engranajes, gestionando toda la cadena de suministro para entregarle una pieza completa, lista para el montaje.

Si busca un socio que comprenda las rigurosas exigencias de la industria de la robótica y que posea la profundidad de ingeniería para ejecutar, no busque más. Póngase en contacto con el equipo de ingeniería de ly-machining hoy mismo para hablar de su próximo Mecanizado CNC proyecto.
