En el implacable mundo del mecanizado CNC de precisión, donde un solo micrón puede definir el éxito o el fracaso, ¿qué tan confiado estás en que cada componente crítico realmente cumple con sus especificaciones exactas? La complejidad inherente de los diseños modernos y la demanda de tolerancias cada vez más ajustadas elevan el desafío de lograr una calidad de pieza impecable.
Estas discrepancias pueden conducir a fallos costosos en el ensamblaje, retiradas de productos y daños severos a la reputación. Nuestra fábrica comprende estos riesgos inherentes y la imperativa de una precisión absoluta.
Este artículo sirve como una guía completa, revelando las herramientas de inspección esenciales y las metodologías avanzadas que ‘ly-machining’ emplea para garantizar una calidad sin compromisos, mitigando así los riesgos de tu proyecto.
Asegurar una confianza absoluta en los componentes críticos requiere un enfoque multifacético para la medición de piezas de precisión, empleando tanto herramientas de metrología básicas como avanzadas para garantizar una calidad sin compromisos en cada pieza mecanizada por CNC.
La búsqueda de piezas CNC perfectas
Por qué importa la inspección de precisión
El éxito de cualquier producto diseñado depende de la integridad y precisión de sus componentes. Incluso desviaciones minúsculas de las tolerancias especificadas pueden comprometer la funcionalidad y seguridad en aplicaciones críticas.
Esto requiere herramientas robustas de inspección CNC de precisión, que aseguren que cada componente mecanizado se alinee perfectamente con la intención del diseño. Nuestros procesos rigurosos minimizan las fallas potenciales en etapas posteriores.
El papel crítico de la precisión en los componentes CNC
La precisión en los componentes CNC no es simplemente una cualidad deseable; es un requisito fundamental para el rendimiento y la fiabilidad del sistema. Las piezas de calidad inferior pueden provocar desgaste prematuro, ineficiencias operativas y fallos catastróficos.
Nuestro compromiso con la medición de piezas de precisión se traduce directamente en componentes que funcionan exactamente como fueron diseñados, fomentando una mayor fiabilidad en los productos finales de nuestros clientes. Esta postura proactiva es central en nuestro Mecanizado CNC control de calidad.
Abordando preocupaciones de calidad y costos ocultos
Los clientes frecuentemente enfrentan el temor de recibir piezas no conformes, un desafío que introduce costos ocultos significativos. Estos pueden incluir gastos asociados con retrabajo, material de descarte y retrasos en la producción.
Un enfoque meticuloso en el control de calidad, comenzando con una inspección precisa, aborda directamente estas preocupaciones. Asegura que los errores costosos sean identificados y rectificados antes de que se agraven, proporcionando procesos transparentes y confiables.
Tu guía para una calidad sin compromisos
En ‘ly-machining’, nuestra dedicación a la calidad sin compromisos está profundamente arraigada en cada etapa de nuestro proceso de fabricación. Consideramos la inspección avanzada como una parte integral de la entrega de valor.
Esta guía ofrece una visión de las herramientas y técnicas que empleamos, destacando nuestra experiencia y compromiso en la entrega de piezas CNC de calidad superior.
Lo que descubrirás sobre las herramientas de inspección
Los lectores obtendrán una comprensión completa de varias herramientas de inspección CNC de precisión, que van desde herramientas manuales fundamentales hasta sistemas automatizados sofisticados. Iluminamos sus principios operativos y aplicaciones específicas.
Esta visión general demuestra cómo cada herramienta contribuye a la estrategia general de medición de piezas de precisión, asegurando que cada dimensión y acabado superficial cumpla con requisitos estrictos. Destaca nuestro control de calidad en mecanizado CNC robusto.
Vista previa de nuestras ideas de inspección experta
Nuestras ideas provienen de años de experiencia práctica y de una inversión continua en metrología de vanguardia. Nuestro objetivo es compartir nuestra metodología para lograr una calidad constante y de alto nivel.
Esta sección ofrece un vistazo a cómo ‘ly-machining’ aplica estas técnicas avanzadas para garantizar la calidad y fiabilidad perfectas de todas nuestras piezas de CNC de precisión.
Herramientas fundamentales de inspección de precisión
Conceptos básicos de medición para piezas de CNC
Comprender los principios básicos de la metrología es fundamental para apreciar el valor de las herramientas de inspección CNC de precisión. Estos conceptos forman la base de la verificación precisa de las piezas.
Nuestros ingenieros aplican meticulosamente estos principios para garantizar que cada medición sea no solo precisa, sino también repetible y reproducible en todos los lotes.
Definición de términos clave de metrología para el mecanizado
El lenguaje de la medición de piezas de precisión se basa en una terminología específica. Comprender términos como tolerancia, precisión y repetibilidad es crucial para una comunicación efectiva y aseguramiento de la calidad.
Estas definiciones guían a nuestros técnicos en la interpretación de las especificaciones de diseño y en la realización de evaluaciones precisas de los componentes mecanizados por CNC.
| Término | Definición | Importancia para el mecanizado |
|---|---|---|
| Tolerancia | Variación permisible respecto a una dimensión nominal | Define el ajuste y funcionamiento aceptables de la pieza |
| Precisión | Proximidad de una medición al valor real | Asegura que las piezas cumplan con las especificaciones de diseño exactas |
| Repetibilidad | Consistencia de las mediciones por un operador | Verifica la fiabilidad del proceso de inspección |
| Resolución | El incremento más pequeño que un instrumento puede detectar | Determina el nivel de detalle detectable |
Principios detrás de los dispositivos de inspección comunes
Los dispositivos de inspección básicos, como calibradores, micrómetros y reglas de altura, operan con principios simples pero efectivos. Proporcionan mediciones directas de dimensiones lineales.
Estas herramientas son esenciales para verificaciones iniciales y comprobaciones en el lugar, desempeñando un papel vital en el control de calidad en tiempo real en el mecanizado CNC. Su uso generalizado subraya su importancia fundamental.
Aplicación práctica y valor
La aplicación práctica de las herramientas de inspección de precisión básicas en CNC es fundamental para mantener la consistencia a lo largo de una producción. Estas herramientas proporcionan retroalimentación inmediata a los operarios.
Su valor radica en su capacidad para identificar rápidamente desviaciones, permitiendo ajustes rápidos en el proceso de mecanizado y evitando la producción de piezas no conformes.

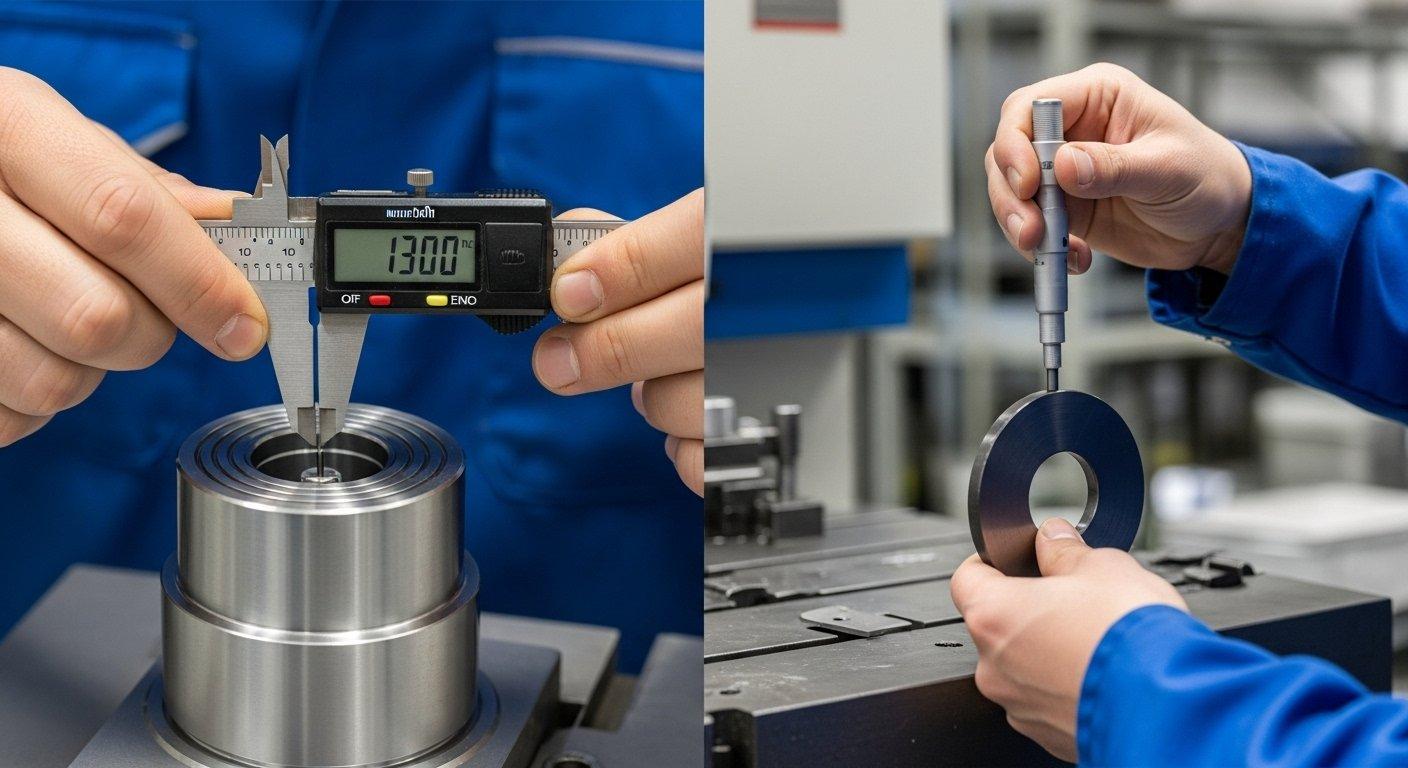

Cómo las herramientas básicas garantizan la precisión de las piezas
Herramientas simples pero efectivas como calibradores go/no-go y calibradores de pasador son indispensables para una verificación rápida de características críticas. Permiten evaluaciones rápidas de aprobado/rechazado sin lecturas complejas.
Estos dispositivos aseguran que los diámetros internos y externos, así como los tamaños de los agujeros, estén dentro de las tolerancias especificadas, contribuyendo directamente a la precisión general de la pieza y a una medición eficiente de precisión.
| Herramienta | Uso principal | Beneficio clave |
|---|---|---|
| Calibrador digital | Medición dimensiones externas, internas y de profundidad | Versátil, rápido, lectura digital |
| Micrómetro | Mediciones de grosor y diámetro de alta precisión | Precisión y resolución superiores |
| Regla de altura | Medición de dimensiones y distancias verticales | Esencial para la verificación de características verticales |
| Calibrador Go/No-Go | Pruebas rápidas de paso/fallo en agujeros e ejes | Verificación rápida y sencilla de tolerancias |
| Juego de calibradores de pasador | Verificación de diámetros de agujeros | Medición precisa de pequeños agujeros |
Tecnologías avanzadas de inspección CNC
Implementación de sistemas de medición de alta tecnología
A medida que las piezas se vuelven más intrincadas y las tolerancias se ajustan, la dependencia de herramientas avanzadas de inspección CNC de precisión crece exponencialmente. Estos sistemas ofrecen una precisión y capacidades de captura de datos incomparables.
Nuestra inversión en sistemas de medición de alta tecnología garantiza que podamos cumplir con las especificaciones más exigentes, ofreciendo un control de calidad superior en el mecanizado CNC.
Análisis profundo de sistemas CMM y visión

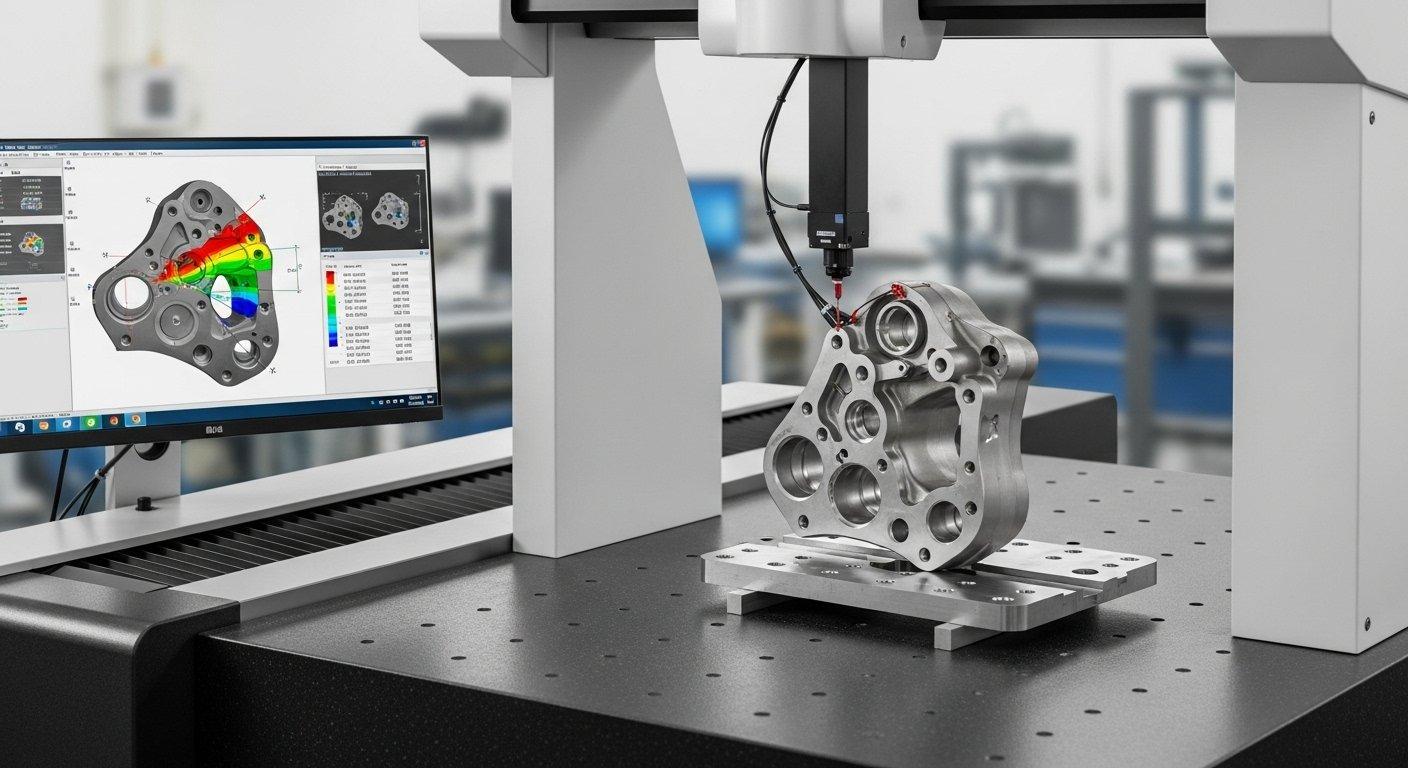

Las máquinas de medición por coordenadas (CMM) utilizan una sonda para definir con precisión puntos en la superficie de una pieza en el espacio 3D, traduciendo estos datos en dimensiones precisas. Son indispensables para geometrías complejas y Dimensión y Tolerancia Geométrica (GD&T).

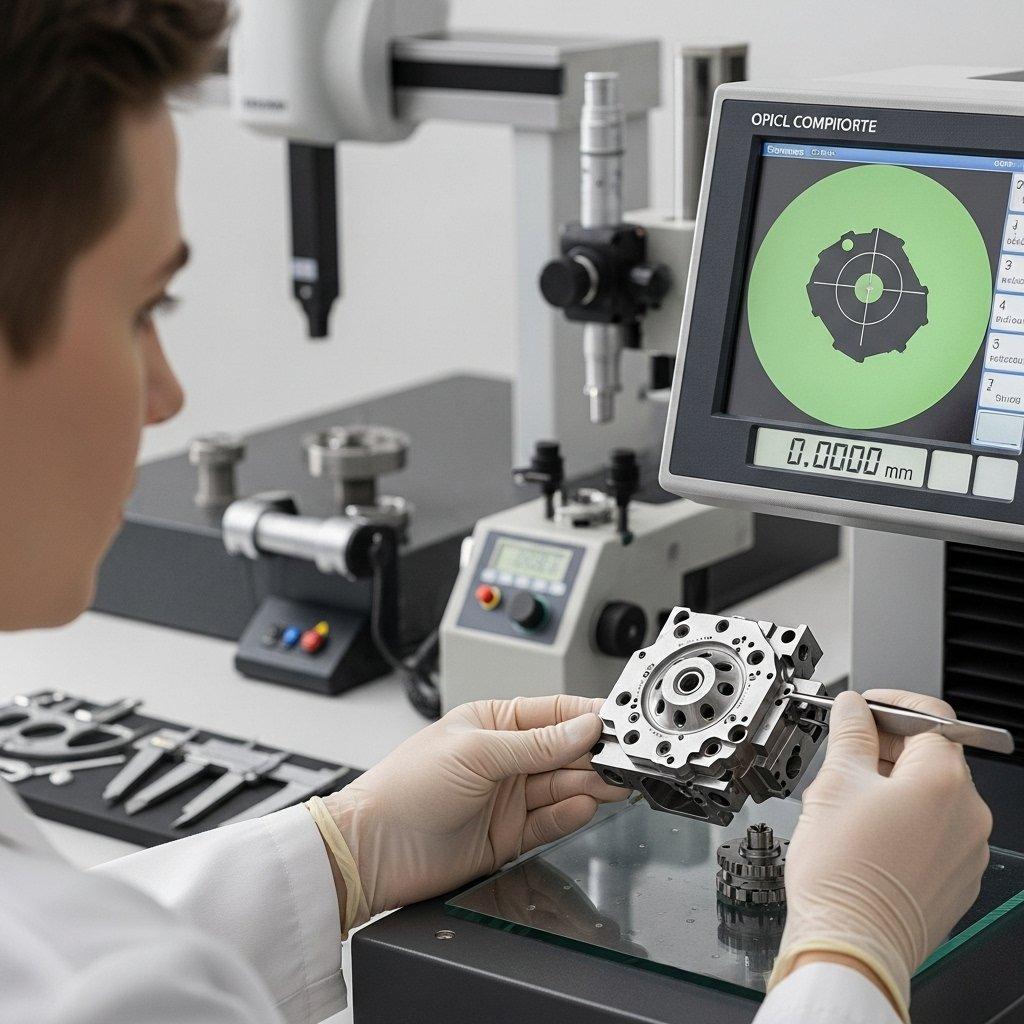

Óptico Los sistemas de visión, por otro lado, emplean cámaras no contactantes y software avanzado para mediciones rápidas y de alta resolución en 2D y, en ocasiones, en 3D. Estos sistemas son ideales para piezas delicadas o características intrincadas donde el contacto físico no es deseable, mejorando la precisión en la medición de piezas.
Herramientas de acabado superficial y análisis de forma
Más allá de la precisión dimensional, la calidad del acabado superficial y la forma general de una pieza pueden ser críticas para su función. Los perfilómetros y medidores de rugosidad superficial cuantifican la textura de la superficie, crucial para requisitos de fricción, lubricación y estética.
Las herramientas de análisis de forma, como los medidores de roundness, evalúan la perfección geométrica de las características cilíndricas. Estas metrologías avanzadas para piezas CNC aseguran que los componentes no solo encajen, sino que también funcionen de manera óptima en condiciones de operación.
| Herramienta | Función Principal | Nivel de precisión | Aplicación Ideal |
|---|---|---|---|
| Máquina de Medición por Coordenadas (MMC) | Medición de características dimensionales y geométricas en 3D | Micrones | Piezas complejas, GD&T, inspección de primer artículo |
| Sistema de visión óptica | Medición 2D/3D sin contacto, reconocimiento de características | Micrones | Piezas pequeñas y delicadas, inspección 2D en volumen alto |
| Probador de Rugosidad de Superficie | Cuantificación de textura superficial (Ra, Rz) | Nanómetros | Superficies de sellado críticas, acabados cosméticos |
| Probador de roundness | Análisis de circularidad, cilindreidad, concentricidad | Sub-micrones | Rodamientos, ejes, componentes hidráulicos |
Éxito en el mundo real y mejores prácticas
La integración de herramientas avanzadas de inspección CNC de precisión en nuestro flujo de trabajo representa nuestro compromiso con la excelencia. Nuestra metrología para piezas CNC va más allá de simples controles dimensionales.
Abarca un enfoque holístico para verificar diseños intrincados y especificaciones desafiantes en diversas industrias.
Verificación de geometrías complejas de piezas de precisión
En industrias como la aeroespacial, médico, y semiconductores, los componentes a menudo presentan geometrías altamente complejas con tolerancias excepcionalmente ajustadas. Los métodos tradicionales de inspección a menudo no son suficientes en estos escenarios.
Nuestros CMMs avanzados y sistemas de visión están diseñados específicamente para verificar estas geometrías intrincadas de piezas de precisión. Proporcionan datos completos, asegurando que cada curva, ángulo y característica se reproduzca con precisión.
Dominando los desafíos de inspección
Resolución de Problemas y Optimización de Procesos
Lograr una medición de piezas de precisión consistente no está exento de desafíos. Factores como variaciones ambientales, calibración de máquinas y habilidad del operador pueden influir en la precisión de la medición.
‘ly-machining’ emplea protocolos estrictos, incluyendo laboratorios de inspección con control climático y capacitación continua de técnicos, para mitigar estos obstáculos y optimizar el control de calidad en nuestro mecanizado CNC.
Superando Obstáculos Comunes en la Medición
Las fluctuaciones de temperatura pueden causar expansión o contracción del material, afectando directamente los resultados de la medición. Nuestras instalaciones de control de calidad mantienen condiciones estables para contrarrestar estas variables ambientales.
Además, la calibración regular de todas las herramientas de inspección de precisión CNC, junto con la capacitación certificada de los operadores, garantiza la integridad de los datos y una fiabilidad constante en nuestros procesos de inspección.
Futuro de la Calidad de Piezas de Precisión
El panorama de la fabricación está en constante evolución y, con ello, los métodos para garantizar la calidad de piezas de precisión. La innovación en metrología impulsa nuevas fronteras en las capacidades de inspección.
Nuestra fábrica se mantiene a la vanguardia, investigando e integrando tecnologías de próxima generación para mejorar aún más nuestro control de calidad en el mecanizado CNC.

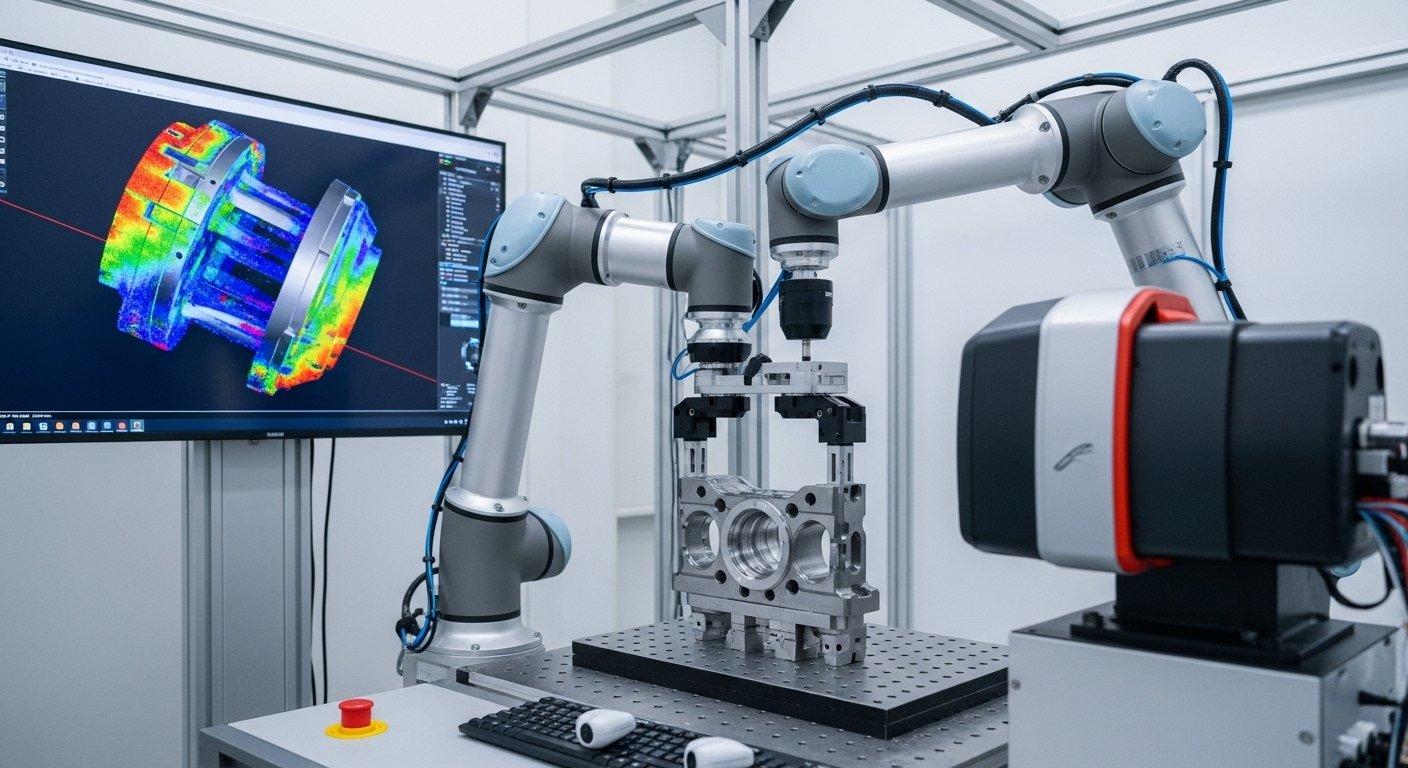

Tendencias en Inspección Automatizada en el Mecanizado
El futuro de la medición de piezas de precisión apunta hacia una mayor automatización. La medición en proceso, las células de inspección robóticas y el análisis de datos impulsado por IA son cada vez más frecuentes.
Estas tendencias prometen inspecciones más rápidas y consistentes, permitiendo la verificación de piezas 100% incluso en producción de alto volumen. ‘ly-machining’ explora continuamente estos avances para optimizar nuestros procesos.
Estudio de Caso: Planitud de Micrómetro para Carcasa de Óptica Avanzada
Problema: Un cliente requería una aluminio casa para un sensor óptico sensible, que exigía una tolerancia de planitud superficial de ±5 micrones en un área de 150x100mm. Los proveedores anteriores tenían dificultades para lograr y verificar consistentemente esta planitud extrema, lo que conducía a rechazos frecuentes.
Nuestra Solución: ‘ly-machining’ implementó una estrategia de medición de piezas de precisión en varias etapas. El mecanizado inicial fue seguido por alivio de tensiones, luego fresado fino. Utilizamos nuestro CMM para controles dimensionales primarios y luego un perfilómetro óptico de alta resolución y sin contacto para mapear toda la superficie crítica en busca de planitud. La retroalimentación en tiempo real del perfilómetro permitió ajustes micro en nuestro proceso de acabado.
Resultado: Entregamos con éxito un lote de carcasas con una planitud consistente muy por debajo del requisito de ±5 micrones del cliente. Este meticuloso control de calidad en el mecanizado CNC eliminó los problemas de ensamblaje del cliente y redujo significativamente sus costos totales de proyecto al garantizar que las piezas estuvieran correctas a la primera, demostrando la eficacia de nuestras herramientas avanzadas de inspección de precisión CNC.
Su Garantía de Precisión
Reforzando Nuestro Compromiso de Calidad
Nuestro compromiso inquebrantable con la calidad es la piedra angular de ‘ly-machining’. Entendemos que la integridad de sus productos depende de la precisión de nuestros componentes.
Al emplear metrología avanzada para piezas CNC, no solo proporcionamos piezas, sino una garantía absoluta en su rendimiento.
Aspectos clave: Herramientas de inspección de piezas CNC
La medición integral de piezas de precisión es indispensable para la fabricación moderna. Requiere una combinación de técnicas fundamentales y herramientas de inspección CNC de precisión de vanguardia.
Nuestro enfoque estructurado para el control de calidad en mecanizado CNC garantiza que cada componente que producimos cumpla con los estándares de calidad más exigentes.
Por qué nuestra inspección garantiza su éxito
‘ly-machining’ se distingue por protocolos de inspección rigurosos, equipos de última generación y un equipo de ingenieros de metrología altamente cualificados. Esta combinación protege sus proyectos.
Nuestros procesos transparentes y dedicación a la precisión generan confianza, reduciendo significativamente los riesgos de su proyecto y contribuyendo directamente a su éxito a largo plazo.
Asóciese con nosotros para la excelencia
Elegir ‘ly-machining’ significa asociarse con un líder en fabricación CNC de precisión. Aportamos experiencia técnica y un compromiso firme con la calidad en cada proyecto.
Nuestro objetivo es ser una extensión de su equipo de ingeniería, asegurando que sus componentes más críticos sean fabricados y verificados según los estándares más altos.
Contáctenos para sus necesidades de mecanizado de precisión
Estamos listos para apoyar su próximo proyecto con una precisión y garantía de calidad incomparables. Nuestros expertos están disponibles para discutir sus requisitos específicos y desafíos técnicos.
Llamada a la Acción:
Invite a los lectores a obtener un presupuesto gratuito o una consulta técnica.
Sección de preguntas frecuentes:
¿Qué es el control de calidad en el mecanizado CNC?
El control de calidad en el mecanizado CNC abarca los procesos sistemáticos y las inspecciones implementadas para garantizar que cada pieza mecanizada cumpla consistentemente con las especificaciones de diseño y los estándares de calidad. Implica monitorear materiales, procesos y piezas terminadas.
Este enfoque riguroso busca prevenir defectos, reducir desperdicios y entregar componentes que funcionen de manera fiable en sus aplicaciones previstas. Es fundamental para la fabricación de precisión.
¿Por qué son esenciales las herramientas de precisión?
Las herramientas de inspección CNC de precisión son esenciales porque proporcionan la exactitud y el detalle necesarios para verificar tolerancias cada vez más ajustadas y geometrías complejas en la ingeniería moderna. Sin ellas, incluso desviaciones microscópicas podrían pasar desapercibidas.
Estas herramientas son cruciales para garantizar que los componentes encajen correctamente, funcionen a la perfección y cumplan con estrictos estándares industriales, evitando fallos costosos y retiradas.
¿Cómo garantiza la precisión la máquina de medición por coordenadas (CMM)?
Una máquina de medición por coordenadas (CMM) garantiza la precisión midiendo con precisión puntos en la superficie de una pieza en tres dimensiones mediante una sonda altamente precisa. Traduce estos puntos en datos digitales.
Estos datos se comparan luego con el modelo CAD original, permitiendo una verificación exhaustiva de dimensiones, formas y tolerancias geométricas (GD&T) con una precisión excepcional.
