Maîtriser la rugosité de surface Ra en CNC

Les performances de votre projet sont-elles compromises ou les coûts gonflés en raison de spécifications de rugosité de surface négligées ? Les concepteurs spécifient souvent des valeurs Ra sans comprendre pleinement leurs implications profondes sur la fonctionnalité, la fabricabilité et le budget des pièces. Des finitions de surface sous-optimales peuvent entraîner la défaillance critique d’un composant ou des dépenses inutiles.

Naviguer dans la complexité de usinage CNC La rugosité de surface Ra est cruciale aussi bien pour les ingénieurs que pour les professionnels des achats. Obtenir la valeur Ra précise peut faire la différence entre un produit qui fonctionne parfaitement et un qui est défaillant, impactant à la fois la fiabilité et le coût.

Ce guide approfondit la définition technique, les grades et l’application pratique de Ra. Il vise à vous doter des connaissances pour optimiser vos conceptions, améliorer la performance des produits et rationaliser vos processus de fabrication, en assurant à la fois qualité et rentabilité.

L’usinage CNC de précision permet d’obtenir des performances supérieures des pièces et une efficacité des coûts grâce à un contrôle méticuleux de la rugosité de surface Ra, soutenu par une expertise technique approfondie et une fabrication transparente.

Libérer la précision CNC

Mettre en contexte : les points douloureux de l’usinage

Vos spécifications Ra vous coûtent-elles cher ?

De nombreux projets d’ingénierie rencontrent des dépassements de budget inattendus ou des retards de production en raison d’exigences de finition de surface mal évaluées. Spécifier une valeur Ra trop fine peut considérablement augmenter le temps d’usinage et les coûts d’outillage. Cela conduit souvent à des dépenses inutiles sans amélioration tangible des performances de la pièce.

Inversement, une valeur Ra trop grossière peut compromettre des fonctionnalités critiques. Elle pourrait réduire la durée de vie d’un composant, nuire à ses capacités d’étanchéité ou impacter négativement son aspect esthétique, entraînant des reprises coûteuses ou des défaillances en service.

Pourquoi Ra est crucial pour votre succès

La rugosité de surface, en particulier la valeur Ra, est une caractéristique fondamentale influençant la performance mécanique. Elle affecte directement le frottement, la résistance à l’usure, la rétention du film de lubrification, et même l’adhérence des revêtements. Pour les dispositifs optiques ou médical les appareils, elle détermine également la qualité esthétique et la biocompatibilité.

Un contrôle précis de Ra n’est pas simplement une préférence, mais une nécessité pour une fonctionnalité optimale. Il garantit que les composants s’intègrent parfaitement et fonctionnent de manière fiable dans leurs assemblages prévus. La maîtrise de Ra est essentielle pour obtenir une production cohérente, de haute qualité et la satisfaction du client.

Votre chemin vers la maîtrise de Ra

Ce que ce guide révélera

Ce guide complet démystifiera les subtilités de la rugosité de surface Ra. Nous explorerons sa définition, ses systèmes de classification standard, et l’impact profond qu’elle a sur l’intégrité fonctionnelle de vos pièces usinées. Notre objectif est de vous donner des connaissances exploitables.

Vous obtiendrez des insights sur la façon dont différents grades de Ra se traduisent en applications pratiques. Comprendre ces principes vous permettra de prendre des décisions plus éclairées lors de la phase de conception, menant à une fabrication plus efficace et efficiente.

Aperçu des insights Ra à venir

Nous examinerons les facteurs critiques qui influencent le Ra lors du processus d'usinage CNC. Cela inclut une analyse des outils de coupe, des paramètres d'usinage et des techniques avancées employées pour obtenir des finitions de surface spécifiques. Vous verrez comment notre expertise se traduit par des résultats tangibles.

Attendez-vous à apprendre les défis courants dans le contrôle du Ra et les stratégies de dépannage efficaces. Ces connaissances amélioreront votre capacité à spécifier et vérifier les exigences de finition de surface, garantissant que vos projets respectent les normes les plus élevées de qualité en usinage de précision.

Ra : Définition & Principes fondamentaux

Définir le Ra : Les bases

Comprendre les valeurs de Ra

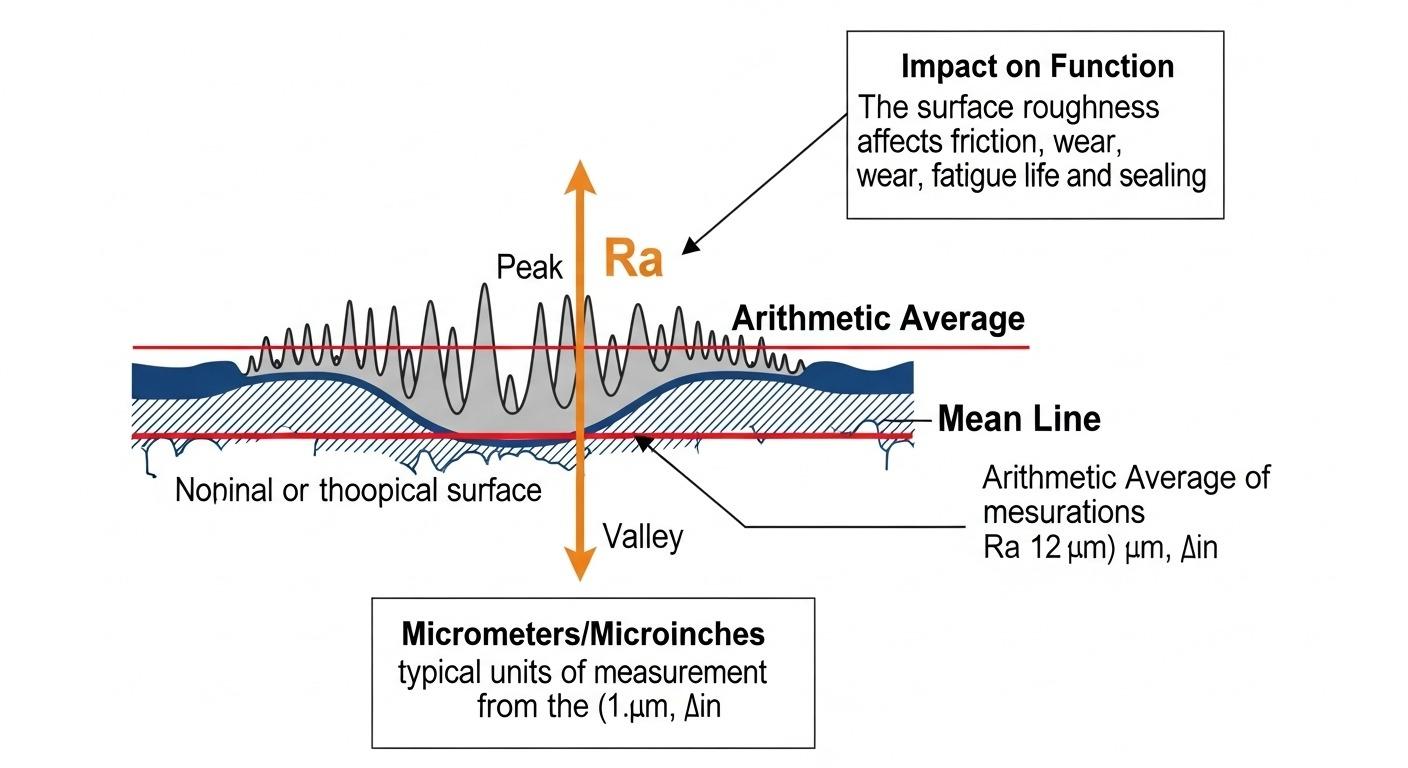

Ra, ou rugosité moyenne, est la moyenne arithmétique des valeurs absolues des déviations du profil par rapport à la ligne moyenne. C'est le paramètre le plus universellement reconnu et spécifié pour quantifier la texture de surface. Cette valeur fournit une mesure simple de la douceur globale de la surface.

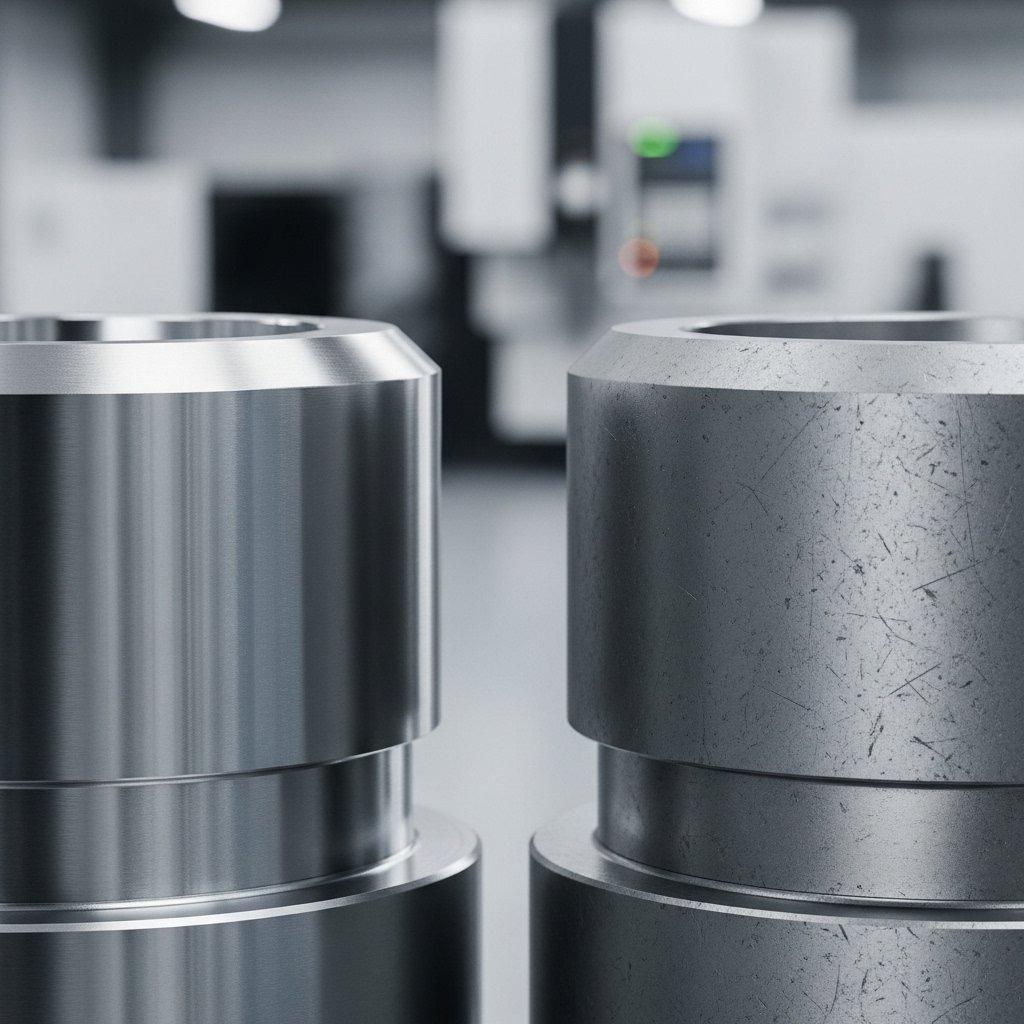

Expressé généralement en micromètres (µm) ou en micro-inches (µin), une valeur de Ra plus faible indique une surface plus lisse. Inversement, une valeur de Ra plus élevée signifie une finition de surface plus rugueuse. Elle offre une métrique unique et quantifiable pour comparer les textures de surface à travers divers composants et processus.

Au-delà des chiffres : la véritable signification de Ra

Alors que le Ra fournit une représentation numérique critique, sa véritable signification s'étend au comportement fonctionnel d'une pièce. Une valeur de Ra spécifiée n'est pas simplement un chiffre ; elle dicte comment un composant interagira avec d'autres pièces, fluides et éléments environnementaux. Le choix du Ra est une décision d'ingénierie cruciale.

Par exemple, un Ra plus fin peut réduire la friction dans les applications de glissement, améliorant l'efficacité et prolongeant la durée de vie de la pièce. En revanche, un Ra légèrement plus rugueux pourrait être essentiel pour le collage adhésif ou pour retenir les lubrifiants. Comprendre ces implications fonctionnelles est primordial pour la qualité de l'usinage de précision.

L’impact du Ra sur la performance des pièces

Fonction, usure & esthétique

La rugosité de surface en usinage CNC, Ra, influence directement l'intégrité fonctionnelle d'une pièce. Une surface de roulement de précision, par exemple, exige un Ra très faible pour minimiser la friction et l'usure, garantissant un fonctionnement fluide et une durée de vie prolongée. Les pics et vallées microscopiques affectent la façon dont deux surfaces interagissent.

Pour les applications d'étanchéité, un Ra optimal offre suffisamment de points de contact pour un joint, tout en permettant une rétention mineure de fluides, essentielle pour une étanchéité efficace. Trop lisse, il pourrait fuir ; trop rugueux, il pourrait endommager le joint. Chaque application nécessite une considération attentive de la signification de la valeur de Ra.

De plus, le Ra contribue de manière significative à la qualité esthétique des composants visibles. Une surface finie avec précision ne paraît pas seulement professionnelle, mais influence également la réflexion de la lumière, améliorant la qualité perçue. La valeur spécifique de Ra détermine également l'adhérence des revêtements ou peintures, affectant la durabilité et l'apparence.

Grades de Ra & Application pratique

Décodage des systèmes de classification Ra

Grades de Ra standard expliqués

Les grades de rugosité de surface sont systématiquement catégorisés pour fournir des normes universelles aux ingénieurs et fabricants. Ces grades suivent généralement une progression géométrique, chaque grade successif représentant un changement significatif dans la texture de surface. Cela permet une spécification précise pour diverses applications.

Les grades de rugosité de surface couramment rencontrés incluent Ra 0,8, Ra 1,6, Ra 3,2 et Ra 6,3 µm. Ceux-ci sont souvent corrélés à des processus d'usinage et des techniques de finition spécifiques. Par exemple, le meulage peut atteindre des valeurs de Ra très fines, tandis que le fraisage grossier donne des finitions plus rugueuses.

Voici un résumé des grades de Ra typiques et des processus associés :

Choisir le bon Ra : éviter les erreurs

Les erreurs dans la sélection du Ra approprié peuvent être coûteuses, affectant à la fois la performance du produit et l'efficacité de la fabrication. Sur-spécifier une valeur de Ra très fine alors que ce n’est pas fonctionnellement nécessaire peut considérablement augmenter les coûts de production et prolonger les délais. Cela se produit sans apporter un bénéfice proportionnel.

Inversement, une sous-spécification peut entraîner une usure prématurée, une augmentation du frottement ou des défaillances d’étanchéité, aboutissant finalement à des rappels de produits ou à des réclamations sous garantie. Une compréhension précise de la signification de la valeur Ra et de son application est donc essentielle. Les ingénieurs doivent équilibrer les exigences fonctionnelles avec les réalités de la fabrication.

Sélection du Ra dans le monde réel : études de cas

Ra optimal pour les pièces haute performance

Pour les composants aéronautiques, où la fiabilité est primordiale, un Ra faible est crucial pour la résistance à la fatigue et l’efficacité aérodynamique. Les pièces de moteur, par exemple, nécessitent des surfaces finement contrôlées pour assurer une efficacité optimale du carburant et prévenir la propagation de micro-fissures sous contrainte. Cela garantit une performance à long terme.

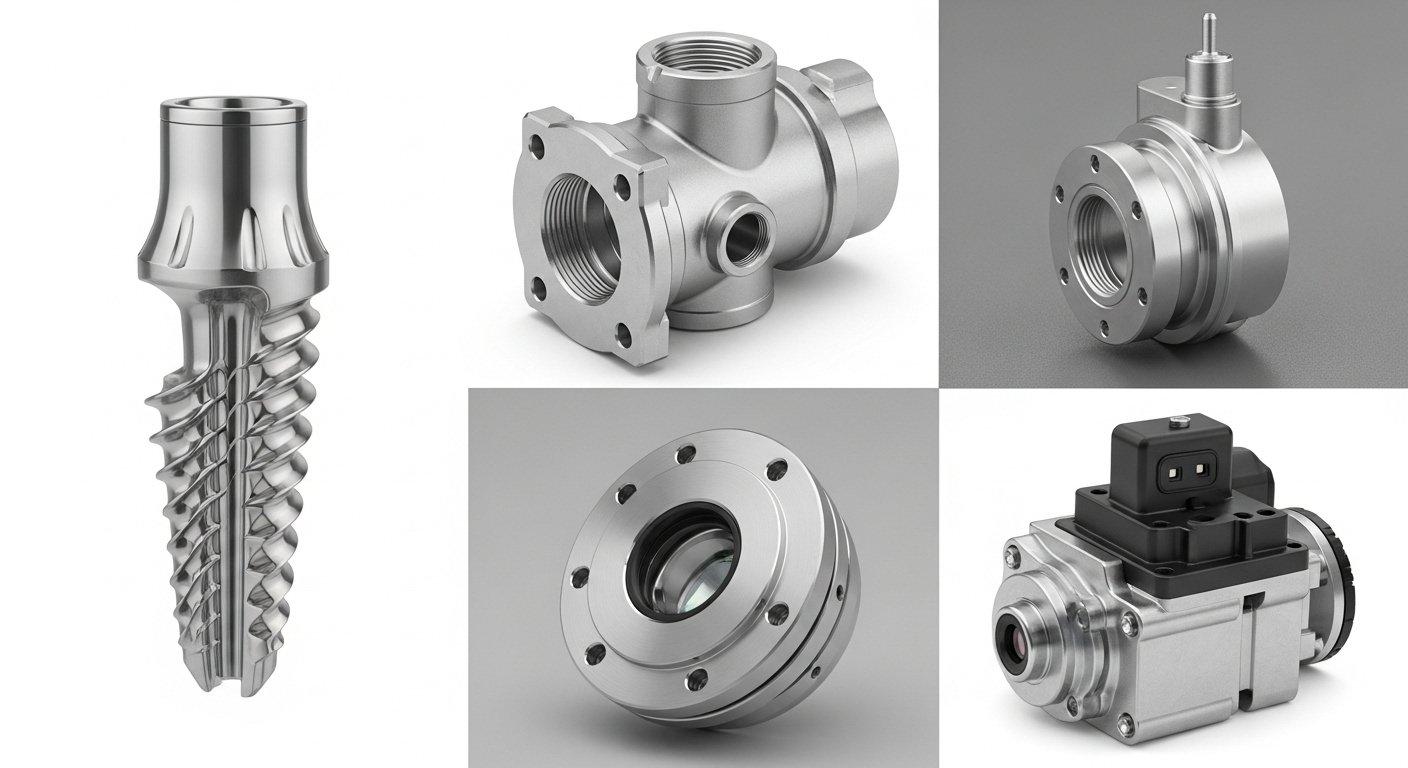

Dans la fabrication de dispositifs médicaux, la biocompatibilité dépend souvent de la texture de surface. Les implants nécessitent des surfaces extrêmement lisses pour minimiser l’irritation tissulaire et l’adhésion bactérienne. La spécification Ra influence directement la sécurité du patient et le succès du dispositif, soulignant l’importance de la qualité de l’usinage de précision.

Pour les applications optiques, telles que les montures de lentilles ou les boîtiers de capteurs, les valeurs de Ra doivent être exceptionnellement faibles. Cela empêche la diffusion de la lumière et garantit une transmission précise de la lumière ainsi que la précision du capteur. Ces exemples soulignent comment les exigences fonctionnelles spécifiques orientent la sélection des grades de rugosité de surface appropriés.

Atteindre et vérifier le Ra souhaité

Contrôler le Ra : défis courants

Variables du processus affectant la rugosité

Les variables du processus influençant la rugosité Ra lors de l’usinage CNC sont complexes et dépendent de nombreux paramètres. La géométrie de l’outil de coupe, y compris le rayon du nez et la netteté du bord, impacte directement la formation du profil de surface. Des outils usés conduisent invariablement à une finition plus rugueuse et nécessitent un remplacement fréquent.

La vitesse d’avance et la vitesse de rotation sont des paramètres critiques qui doivent être contrôlés méticuleusement. Une vitesse d’avance plus élevée entraîne généralement une finition plus grossière, tandis que des vitesses optimisées peuvent stabiliser le processus de coupe. Les propriétés du matériau, telles que la dureté et la ductilité, jouent également un rôle important.

Voici les principales variables du processus impactant le Ra :

Dépannage des écarts de Ra

Lorsque le Ra mesuré s'écarte des grades de rugosité de surface spécifiés, une approche systématique de dépannage est essentielle. La première étape consiste à inspecter l'outil de coupe pour l'usure, l'écaillage ou un mauvais positionnement. Un outil émoussé est une cause principale de mauvaise finition de surface.

Ensuite, vérifiez les paramètres d'usinage par rapport aux fiches de processus établies. Des taux d'alimentation, des vitesses ou des profondeurs de coupe incorrects peuvent modifier significativement la valeur de Ra. Les vibrations de la machine, souvent causées par un montage lâche ou des roulements usés, doivent également être examinées. Les facteurs environnementaux comme les fluctuations de température peuvent également jouer un rôle.

Ra avancé & Notre expertise

Notre profondeur technique dans le contrôle de Ra

Chez ly-machining, notre équipe d'ingénierie possède une profonde expertise technique dans le contrôle de la rugosité de surface Ra en usinage CNC. Nous utilisons des stratégies d'usinage avancées, y compris l'usinage à haute vitesse, le rectifiage de précision et des techniques de polissage spécialisées, pour atteindre des tolérances Ra exceptionnellement strictes. Notre expertise s'étend à une compréhension approfondie des implications des différentes valeurs de Ra.

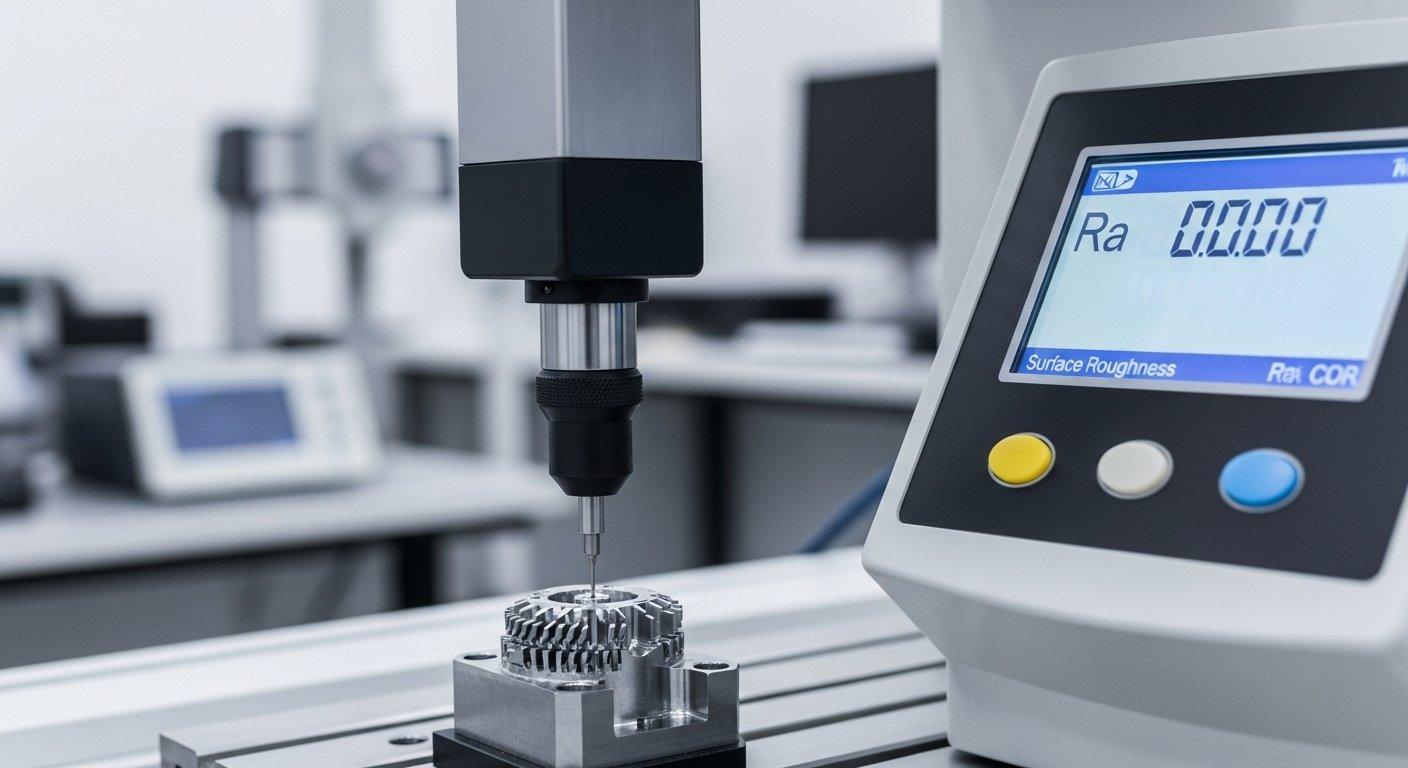

Nous employons des profilomètres de surface de pointe pour des mesures et vérifications minutieuses, garantissant que chaque pièce respecte des spécifications Ra strictes. Notre engagement envers la qualité de l'usinage de précision signifie que nous analysons le comportement des matériaux et les interactions avec les outils à un niveau microscopique. Cela nous permet d'optimiser les processus pour des résultats supérieurs.

**Étude de cas : Optimisation du Ra pour la performance des dispositifs médicaux**

Problème : Un client fabriquant un nouvel instrument chirurgical a rencontré des difficultés avec des performances incohérentes et des coûts de production élevés. Leur conception initiale spécifiait un Ra excessivement fin de 0,2 µm sur les canaux internes de fluide, croyant que cela était essentiel pour la stérilité et le débit. Cette spécification ultra-fine entraînait des cycles d'usinage extrêmement longs et une usure fréquente des outils, augmentant considérablement le coût unitaire et les délais, tout en rencontrant occasionnellement des problèmes de débit.

Notre solution : Notre équipe d'ingénierie a lancé une revue complète du DFM (Conception pour la Fabricabilité). Grâce à une analyse détaillée de la dynamique des fluides et de l'interaction des matériaux, nous avons proposé d'optimiser la spécification Ra à 0,4 µm, combinée à un processus de passivation post-usinage spécifique. Nous avons démontré que le Ra de 0,4 µm offrait le meilleur compromis pour un débit laminaire et la stérilisation, tout en étant beaucoup plus réalisable et rentable. Nous avons ajusté les trajectoires d'outils, les paramètres de coupe, et utilisé une technique de micro-finition spécialisée dans notre processus d'usinage CNC.

Résultat : Le client a réalisé une réduction de 30% du coût de fabrication par pièce et une amélioration de 20% du délai de livraison. La finition de surface optimisée Ra 0,4 µm a éliminé les incohérences de débit précédentes, améliorant la fiabilité fonctionnelle de l'instrument et ses performances globales lors des essais cliniques. Cette approche collaborative, ancrée dans notre expertise technique approfondie, a permis d'obtenir un produit supérieur à un coût nettement inférieur.

Prêt à optimiser vos pièces CNC pour des performances maximales et une rentabilité accrue ? Contactez notre équipe d'ingénierie experte pour une consultation gratuite sur les exigences de rugosité de surface de votre prochain projet, et faites l'expérience de la différence d'un fabricant de source fiable.

Votre parcours Maîtrise Ra

Points clés pour un Ra optimal

Récapitulatif : Qualité, Coût & Confiance

Maîtriser la rugosité de surface Ra en usinage CNC est essentiel pour atteindre à la fois une qualité de produit supérieure et une rentabilité. Cela exige une approche holistique, intégrant l'intention de conception avec les capacités de fabrication et une compréhension claire de la signification de la valeur Ra. Cette précision stratégique garantit que chaque composant fonctionne exactement comme spécifié.

En sélectionnant soigneusement les grades de rugosité de surface appropriés, les concepteurs peuvent atténuer les risques liés à la sur-spécification ou à la sous-spécification. Cet équilibre permet une utilisation optimisée des matériaux, une réduction des reprises, et finalement, un produit plus fiable et compétitif. Cela renforce la confiance dans le processus de fabrication.

Donnez du pouvoir à votre prochain projet CNC

Équipé de cette compréhension approfondie de Ra, vous êtes désormais mieux placé pour prendre des décisions éclairées pour votre prochain projet CNC. Spécifier le bon Ra dès le départ peut faire gagner un temps et des ressources importants, améliorant le succès global de votre projet et accélérant la mise sur le marché. Notre engagement est d'assurer une qualité d'usinage de précision.

Cette connaissance vous permet d'interagir plus efficacement avec les fabricants, en exprimant vos exigences avec clarté et confiance. Elle transforme les points potentiellement problématiques en opportunités pour une performance optimisée et une production transparente et rentable. Nous visons à être votre partenaire technique de confiance.

Prêt pour la précision ?

Consultez nos experts Ra dès aujourd'hui

Pour des projets complexes ou des applications spécifiques nécessitant un contrôle rigoureux de la rugosité de surface en usinage CNC, notre équipe d'ingénierie experte est prête à vous assister. Nous offrons une consultation technique inégalée, vous guidant à chaque étape, de l'optimisation de la conception à l'inspection finale. Notre objectif est de fournir une qualité d'usinage de précision inégalée.

Exploitez notre expertise approfondie pour atteindre des grades de rugosité de surface précis dans divers secteurs. Collaborez avec ly-machining pour garantir que vos composants non seulement répondent mais dépassent les attentes de performance, livrés avec efficacité et confiance. Nous garantissons une mise en œuvre précise de la valeur Ra pour toutes vos pièces.

Section FAQ

Qu'est-ce que la finition de surface CNC Ra ?

La finition de surface CNC Ra fait référence à la moyenne arithmétique des valeurs absolues des pics et des vallées microscopiques sur une surface usinée. C'est une métrique largement utilisée pour quantifier la texture ou la rugosité d'un composant. Une valeur Ra plus faible indique une surface plus lisse.

Cette valeur est essentielle pour déterminer comment une pièce interagira avec son environnement et ses composants d'accouplement. Elle influence directement des facteurs tels que le frottement, l'usure, l'étanchéité et l'esthétique dans la qualité de l'usinage de précision.

Comment sont mesurées les valeurs Ra ?

Les valeurs Ra sont généralement mesurées à l'aide d'un profilomètre de surface. Cet instrument trace un stylet sur la surface, détectant de minuscules variations de hauteur. Le profilomètre calcule ensuite la déviation moyenne par rapport à une ligne moyenne, fournissant la valeur Ra.

Des méthodes optiques avancées peuvent également être utilisées pour la mesure sans contact. Ces outils garantissent une analyse précise et reproductible de la rugosité de la surface, essentielle pour maintenir un contrôle qualité strict dans la fabrication.

Quelle est une bonne valeur Ra pour les pièces CNC ?

Un « bon » Ra pour les pièces CNC dépend entièrement de l'application, car il n'existe pas de valeur optimale universelle. Pour les surfaces de roulement à faible friction ou les implants médicaux, un Ra très faible (par exemple, Ra 0,2-0,4 µm) est considéré comme bon pour la durabilité et la biocompatibilité.

Inversement, pour les pièces nécessitant une adhérence de la peinture ou un retour tactile spécifique, un Ra légèrement plus élevé (par exemple, Ra 1,6-3,2 µm) pourrait être plus adapté. La valeur Ra idéale doit toujours s'aligner avec la fonction prévue de la pièce et ses exigences de performance.
