ISO 2768-mk: Genel Toleranslara Dair Nihai Kılavuz

Belirsiz CNC işleme toleranslarından kaynaklanan proje gecikmeleri ve kalite sorunlarından bıktınız mı? Parçalarınızı titizlikle tasarladınız, ancak doğru genel toleransları belirtmeden, kritik boyutları şansa bırakıyorsunuz, bu da maliyetli yeniden işleme ve hayal kırıklığına yol açar. Peki, her parçanın beklentilerinizi karşılamasını sağlamak için her bir toleransı detaylandırmadan nasıl güvence altına alabilirsiniz?

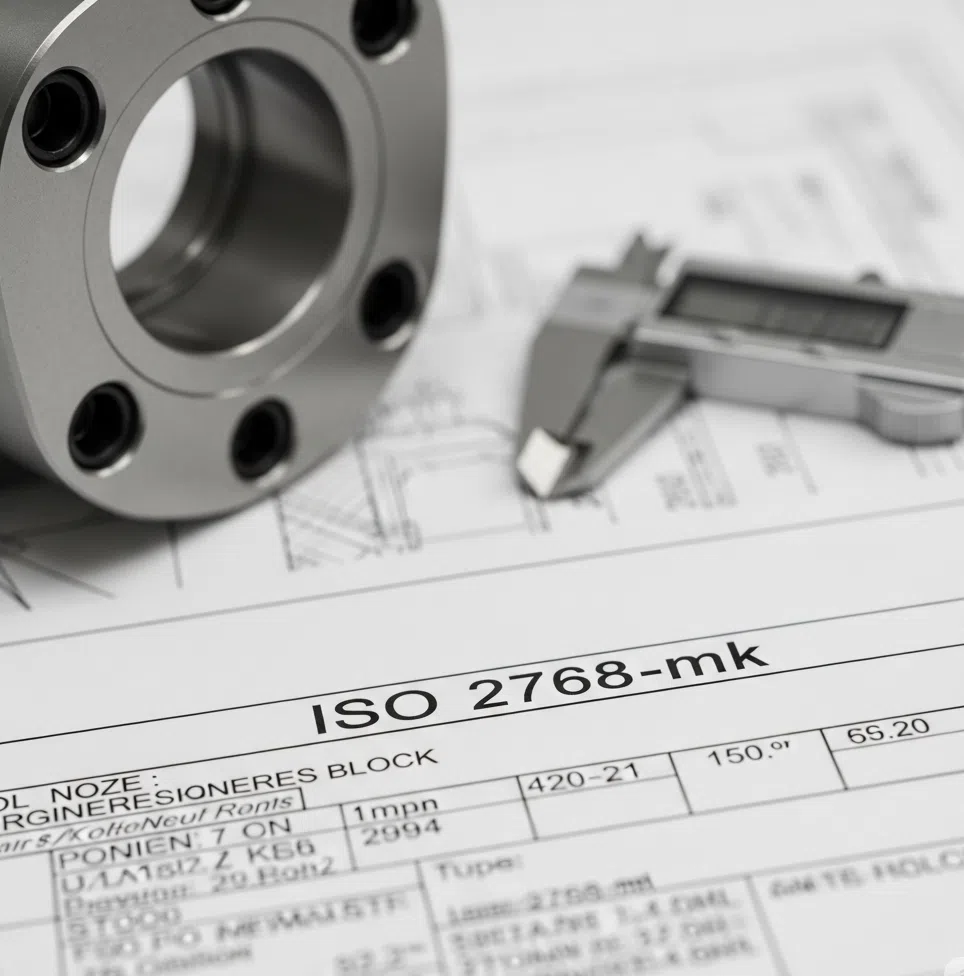

ISO 2768-mk standardı, genel toleranslar için net bir çerçeve sağlar CNC işleme, hem doğrusal hem de açısal boyutlar ile geometrik toleransları kapsar. Çizimlerinize ISO 2768-mk referansı ekleyerek tasarım sürecini basitleştirir ve kalite gereksinimlerinizi etkili bir şekilde iletişim kurarsınız, böylece CNC işlenmiş parçalarınız tutarlı doğrulukla imal edilir.

Bu rehber, ISO 2768 standardını açıklığa kavuşturacak, CNC işleme projeleriniz için doğru tolerans sınıfını seçmenize yardımcı olacaktır. Ayrıca, bu standartların nasıl uygulanabileceğini ve üreticilerle, örneğin ly-machining gibi, iletişimi nasıl kolaylaştırabileceğimizi keşfedeceğiz. Sonuç olarak, bu daha iyi kalite kontrolüne ve CNC frezelenmiş bileşenleriniz için daha güvenilir sonuçlara yol açacaktır.

ISO 2768 Temellerini Anlama

ISO 2768, teknik çizimleri basitleştiren yaygın kabul gören uluslararası bir standarttır. Çizimde belirli tolerans belirtilmediğinde, doğrusal ve açısal boyutlar ile geometrik toleranslar için genel toleransları tanımlar. Bu yaklaşım tasarımcılara önemli zaman ve çaba tasarrufu sağlar.

Standart iki ana bölüme ayrılmıştır:

• ISO 2768-1: Doğrusal ve açısal boyutlar için genel toleransları ilgilendirir.
• ISO 2768-2: Özellikler için geometrik toleranslara ilişkindir.

ISO 2768 standardını kullanarak CNC işleme projelerinizde kalite için bir temel oluşturursunuz. Bu, üreticinin, örneğin ly-machining, özellikler için beklenen hassasiyeti anlamasını sağlar ve bireysel tolerans belirlemelerine gerek kalmaz. Bu uygulama hassasiyette temel bir adımdır. CNC frezeleme.

Tolerans Sınıflarını Çözümleme: f, m, c, v

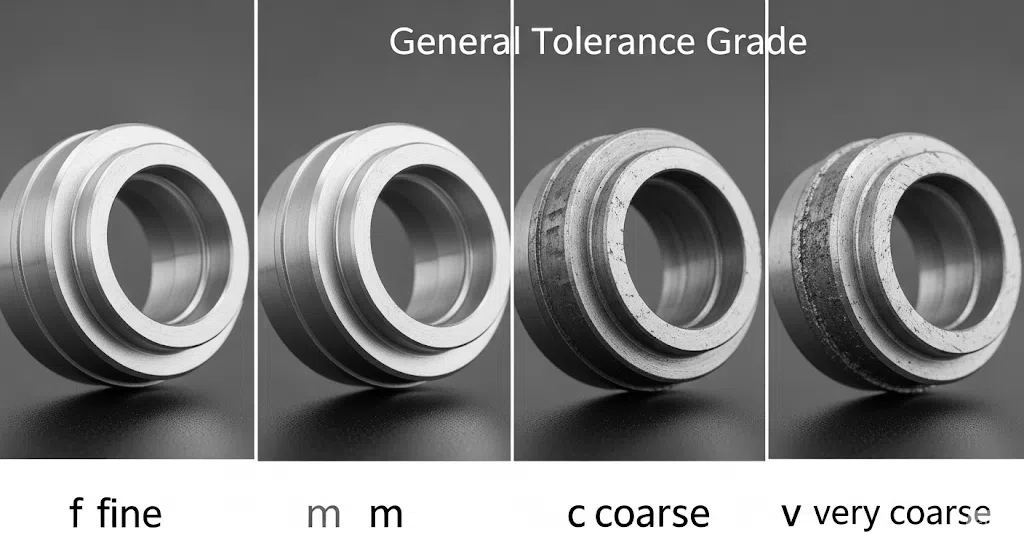

ISO 2768-1, doğrusal ve açısal boyutlar için dört tolerans sınıfı tanımlar: ‘f’ (ince), ‘m’ (orta), ‘c’ (kaba) ve ‘v’ (çok kaba). ‘m’ sınıfı, genel CNC işleme projelerinde en yaygın kullanılan sınıftır. Uygun sınıfın seçimi, hassasiyet ve maliyet dengesini kurmak için çok önemlidir.

İşte sınıfların detaylı açıklaması:

Daha ince tolerans sınıfı seçmek, genellikle daha hassas CNC işleme süreçleri ve daha sıkı kalite kontrol gerektirdiği için üretim maliyetlerini artırır. Bu nedenle, ‘m’ (ISO 2768-m gibi) belirtmek, standart bileşenler için en ekonomik seçimdir.

Geometrik Bileşen: ISO 2768-2 ve Tolerans Sınıfları K, L, H

Birinci bölüm boyutları kapsarken, ISO 2768-2 bir parçanın geometrik özelliklerini—şekli, profili ve yönelimi—ele alır. Üç geometrik tolerans sınıfı tanıtır: ‘H’ (yüksek hassasiyet), ‘K’ (standart hassasiyet) ve ‘L’ (daha düşük hassasiyet). Bir tanımlama gördüğünüzde ISO 2768-mk, bu, boyutsal tolerans sınıfı (‘m’) ile geometrik tolerans sınıfını (‘k’) birleştirir.

Bu kombinasyon, CNC işleme ihtiyaçlarınız için kapsamlı bir çerçeve sağlar. ISO 2768-mk’deki ‘k’ sınıfı, düzleme, doğruluğa ve diklik gibi özelliklerin kabul edilebilir sınırlar içinde kontrol edilmesini sağlayarak, çoğu genel CNC frezeleme uygulaması için uygundur ve aşırı maliyet oluşturmaz.

Parçaların mükemmel uyum sağlaması gereken yüksek hassasiyetli CNC işleme için, ISO 2768-fh gibi bir tanımlama daha uygun olabilir. Aksi takdirde, kritik olmayan parçalar için ISO 2768-cl yeterli olacaktır. Bu sistemi anlamak, üretim ortağınızla etkili iletişim kurmanın anahtarıdır.

Pratik Uygulama: Çizimlerde ISO 2768-mk Nasıl Belirtilir

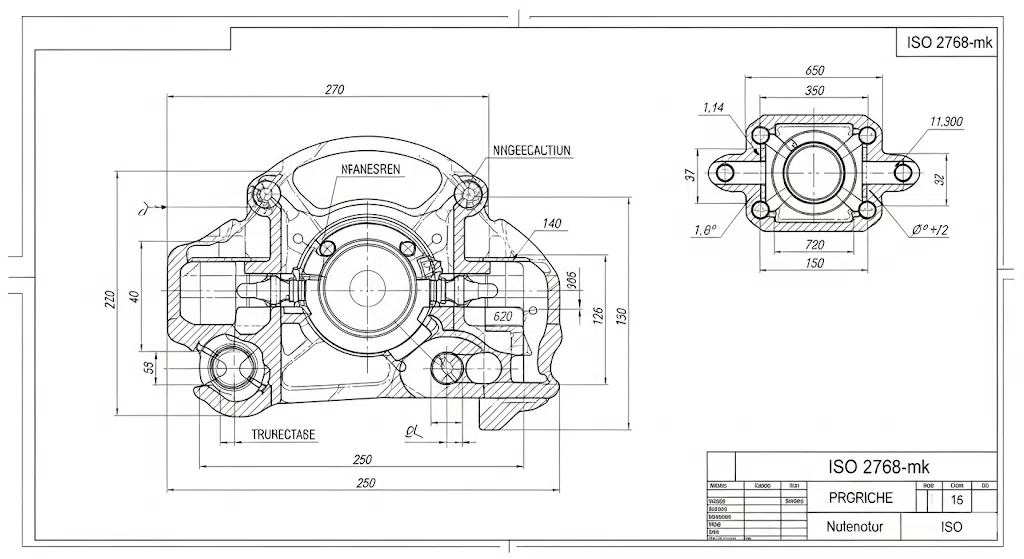

ISO 2768-mk’yi CNC işleme projelerinize uygulamak oldukça basittir. Teknik çiziminizde başlık kutusu veya genel notlar bölümüne bir not eklemeniz yeterlidir. Not, açıkça “ISO 2768-mk” şeklinde olmalıdır.

Bu tek not, makine atölyesine, ly-teknik işlemler gibi, tüm toleranssız doğrusal ve açısal boyutlar için ‘orta’ sınıfı ve tüm toleranssız geometrik özellikler için ‘k’ sınıfını uygulamasını bildirir. Bu, çizimi basitleştirir ve CNC frezeleme sürecinde belirsizliği önler.

Çizimlerinizi bu spesifikasyonla standartlaştırarak, teklif verme sürecini hızlandırır ve yanlış anlama riskini azaltırsınız. Bu, CNC işleme ve kalite kontrolüne profesyonel bir yaklaşımı gösteren en iyi uygulamadır.

Sıkça Sorulan Sorular (SSS)

1. ISO 2768-m ile ISO 2768-mk arasındaki fark nedir? ISO 2768-m yalnızca doğrusal ve açısal boyutlar için genel toleranslara (standartın 1. Bölümünden) atıfta bulunur ve ‘orta’ sınıfı belirtir. Ancak, ISO 2768-mk daha kapsamlıdır. ‘Orta’ boyutsal tolerans sınıfı (‘m’) ile ISO 2768-2’den ‘K’ geometrik tolerans sınıfını birleştirir ve özellikler için düzgünlük ve diklik gibi unsurları kapsar, belirli çağrılar olmadan.

2. Ne zaman ISO 2768 gibi genel toleransları kullanmaktan kaçınmalıyım? Özellikle parçanın fonksiyonu, uyumu veya montajı için daha sıkı ve belirli toleransların gerekli olduğu kritik özelliklerde genel toleransları kullanmaktan kaçınmalısınız. Örneğin, yatak delikleri, pres uyum yüzeyleri veya kritik arayüz özellikleri, performansı sağlamak için çizimde açık toleranslar gerektirir. Genel toleranslar, kritik olmayan boyutlar içindir.

3. ISO 2768-mk belirtmek CNC işleme maliyetini nasıl etkiler? ISO 2768-mk belirtmek, genellikle birçok CNC işleme ve CNC frezeleme uygulaması için maliyet açısından uygun bir seçimdir. ‘Orta’ ve ‘k’ sınıfları, hassasiyet ve üretilebilirlik arasında iyi bir denge sağlar. Daha ince sınıflar, örneğin ‘f’ veya ‘h’, üretim süresini, muayene çabalarını ve takım gereksinimlerini artırır, böylece toplam maliyeti yükseltir. ISO 2768-mk’ye bağlı kalmak, standart bileşenler için maliyetleri öngörülebilir tutar.
