Ra ve Rz: CNC Çizimlerinde Yüzey Pürüzlülüğünün Çözülmesi

CNC işleme çizimlerinizde doğru yüzey pürüzlülüğünü belirtmekte zorlanıyor musunuz? Ra ve Rz değerlerini yanlış yorumlamak, maliyetli hatalara, proje gecikmelerine ve kalite kontrollerinden geçemeyen parçalara yol açarak sonuçta karlılığınızı etkileyebilir. Bileşenlerinizin amaçlandığı gibi çalışmasını sağlamak için yüzey dokusunu tanımlamanın ve doğrulamanın net, güvenilir bir yoluna ihtiyacınız var.

Bu kılavuz, Ra ve Rz'nin karmaşıklıklarını çözerek, şunlar için bilinçli kararlar vermenizi sağlar: CNC frezeleme projeleriniz. Bu kritik parametreleri anlayarak, uygun yüzey pürüzlülüğünü güvenle seçebilir, üretim ortağınızla etkili bir şekilde iletişim kurabilir ve tam özelliklerinizi karşılayan parçalar alabilirsiniz. ly-machining olarak, çizimden teslimata kadar hassasiyete öncelik veriyoruz.

Yüzey pürüzlülüğünü anlamak, CNC ile işlenmiş parçaların kalitesini ve işlevselliğini sağlamak için çok önemlidir. Birçok parametre olmasına rağmen, Ra ve Rz, mühendislik çizimlerinde en sık belirtilenlerden ikisidir. Bu nedenle, tasarımcılar, mühendisler ve CNC frezeleme sürecine dahil olan herkes için aralarındaki ayrımı bilmek önemlidir. Bu bilgi sadece net iletişimi sağlamakla kalmaz, aynı zamanda nihai ürünün istenen performansına ve uzun ömürlülüğüne ulaşılmasına da yardımcı olur. Sonuç olarak, bu parametrelere daha derinlemesine bir bakış, projenizin başarısını nasıl etkilediklerini açıklığa kavuşturacaktır.

Ra'yı Anlamak: Aritmetik Ortalama

Ra veya Pürüzlülük Ortalaması, dünya çapında en yaygın kullanılan yüzey pürüzlülüğü parametresidir. Değerlendirme uzunluğu içindeki ortalama çizgiden profil sapmalarının mutlak değerlerinin aritmetik ortalamasını temsil eder. Bunu yüzey dokusunun genel bir görünümü olarak düşünün.

Bir ortalama hesapladığı için Ra, kararlı ve tekrarlanabilir bir ölçüm sağlar. Bu, onu birçok CNC işleme uygulama için mükemmel bir genel amaçlı gösterge yapar. Genel dokuyu etkili bir şekilde kontrol ederek, üretim süreçlerinde tutarlılık sağlar. Ancak, belirli işlevler için kritik olabilecek bireysel yüksek tepe noktalarını veya derin vadileri bazen maskeleyebilir.

Çoğu standart CNC frezeleme projesi için, istenen yüzey kalitesine ulaşmak için bir Ra değeri belirtmek yeterlidir. ly-machining gibi üretim ortaklarının iyi anladığı, gereksinimlerinizin belirsizlik olmadan karşılanmasını sağlayan basit bir parametredir.

Rz'yi Çözmek: On Nokta Ortalama Pürüzlülük

Rz, yüzey pürüzlülüğünün daha ayrıntılı bir değerlendirmesini sunar. Değerlendirme uzunluğu boyunca en yüksek beş tepe noktasının yüksekliğinin ve en derin beş vadinin derinliğinin ortalaması alınarak hesaplanır. Bu yöntem, yüzeydeki düzensizliklerin daha hassas bir ölçüsünü sağlar.

Ra'dan farklı olarak Rz, özellikle sızdırmazlık veya yatak uygulamalarında, bir parçanın işlevini tehlikeye atabilecek derin çizikler veya yüksek çapaklar gibi izole yüzey kusurlarını belirlemede özellikle etkilidir. Bileşeniniz optimum performans için kusursuz bir yüzey gerektirdiğinde, bir Rz değeri belirtmek genellikle daha iyi bir seçimdir.

CNC işleme çizimlerinizde Rz'yi seçmek, aşırı tepe noktalarının ve vadilerin öncelikli bir endişe olduğunu gösterir. Bu, üretim ortağınıza, Ra ölçümünün kaçırabileceği potansiyel aykırı değerleri ortadan kaldırmak için son işlem süreçlerine daha fazla dikkat etmesini söyler.

Ra ve Rz: Pratik Bir Karşılaştırma

Ra ve Rz arasındaki temel ayrım, ne ölçtüklerinde yatar. Ra, genel, ortalama bir pürüzsüzlük sağlarken, Rz aşırılıklara—en yüksek tepe noktalarına ve en alçak vadilere odaklanır. Bu fark, CNC frezeleme projeniz için doğru parametreyi seçerken kritiktir.

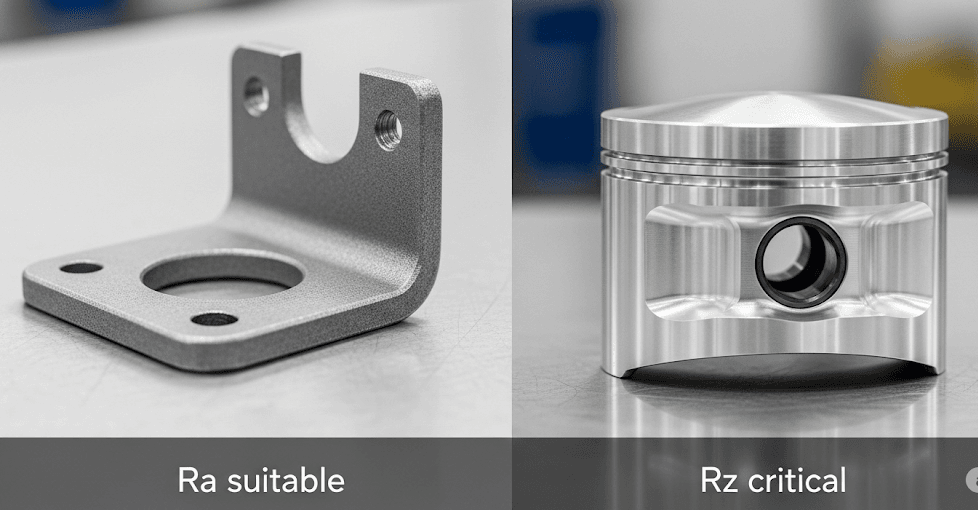

Parçanızın uygulamasını göz önünde bulundurun. Genel pürüzsüzlüğün yeterli olduğu kritik olmayan bir bileşense, Ra genellikle basitliği ve güvenilirliği nedeniyle tercih edilen seçimdir. Yüzey kalitesi için genel beklentiyi etkili bir şekilde iletir.

Ancak, parça hidrolik bir conta veya hassas bir yatak yüzeyi gibi yüksek performanslı bir uygulama için kullanılıyorsa, Rz çok daha alakalı hale gelir. Burada, tek bir derin çizik (bir vadi) bir sızıntıya veya erken arızaya neden olabilir. Rz, bu kritik kusurların kontrol edilmesini sağlar.

Karar vermenize yardımcı olmak için basit bir karşılaştırma oluşturduk:

Başlangıçtan itibaren CNC çizimlerinizde doğru parametreyi kullanmak yanlış iletişimi önler ve parçalarınızın fonksiyonel gereksinimlerinin tam olarak karşılanmasını sağlar. ly-machining’de uzmanlarımız, özel ihtiyaçlarınıza en uygun çağrı işaretini seçmenize yardımcı olabilir.

Yüzey Pürüzlülüğünün CNC Projenize Etkisi

Yüzey pürüzlülüğü seçimi, doğrudan üretim sürecini, maliyeti ve teslim süresini etkiler. Daha ince bir yüzey, daha düşük Ra veya Rz değeri ile gösterilir ve ek işlemler, taşlama veya parlatma gibi daha fazla işlem gerektirir.

Bu ek adımlar doğal olarak işleme süresini artırır ve dolayısıyla toplam maliyeti yükseltir. Bu nedenle, yüzey pürüzlülüğünü aşırı detaylandırmaktan kaçınmak çok önemlidir. Parçanızın uygulaması için yalnızca fonksiyonel olarak gerekli olanı belirtin. ly-machining ekibimiz, performans ve maliyet etkinliği arasında mükemmel dengeyi bulmak için müşterilerle sık sık işbirliği yapar.

Ayrıca, çok ince bir yüzey pürüzlülüğü elde etmek, malzeme ve takım seçimini etkileyebilir. Bazı malzemeler, düzgün bir yüzey elde etmek için doğal olarak daha zordur. CNC frezeleme gereksinimlerinizi erken aşamada bizimle tartışarak, malzeme seçimi ve üretilebilirlik tasarımı (DFM) konusunda rehberlik sağlayabiliriz.

Sıkça Sorulan Sorular

1. Ra'yı Rz'ye dönüştürebilir miyim? Bazı dönüşüm tabloları ve formüller olsa da, bunlar sadece yaklaşık değerlerdir. Ra ile Rz arasındaki ilişki doğrusal değildir ve büyük ölçüde işleme süreci ve malzemeye bağlıdır. Kritik uygulamalarda, dönüşüme güvenmek yerine, gereken kesin parametreyi (Ra veya Rz) belirtmek her zaman en iyisidir.

2. CNC işleme için standart yüzey pürüzlülüğü nedir? CNC frezeleme ile elde edilen yaygın “kestirme” yüzey pürüzlülüğü genellikle Ra 3.2 μm (125 μin) civarındadır. Genel amaçlı parçalar için genellikle Ra 1.6 μm (63 μin) belirtilir. Daha ince yüzeyler, Ra 0.8 μm (32 μin) altına düştüğünde, genellikle taşlama veya laplama gibi ikincil işlemler gerekir.

3. ly-machining, belirtilen yüzey pürüzlülüğünü nasıl sağlar? Ly-machining’de, her parçanın yüzey pürüzlülüğünü ölçmek ve doğrulamak için kalibre edilmiş yüzey profilometreleri kullanıyoruz. Kalite kontrol sürecimiz, Ra veya Rz belirtmeniz fark etmeksizin, parçalarınızın gereken standardı karşılamasını sağlar ve sevkiyat öncesinde kontrol edilir.
